WEB и IP видеокамеры — что выбрать?

IP видеокамеры

Видеонаблюдение является одним из основных компонентов системы безопасности. В последнее время видеокамеры наблюдения приобрели наиболее широкую популярность, разновидностей которых на сегодняшний день существует великое множество. Область применения камер видеонаблюдения достаточно широка. Их используют как в крупных компаниях, так и в частных интересах, обеспечивая контроль в нужной сфере. Кроме того, современные проводные камеры также стали широко использовать в качестве средств для передачи видео информации в Интернете. На сегодняшний день можно выделить несколько видов таких камер. Среди них различают Web-камеры, IP видеокамеры и PC-камеры. Давайте рассмотрим основные отличия данных разновидностей камер и их преимущества.

Так, к Web-камерам относят приборы, которые дают возможность передавать статичное изображение на любой сайт в Интернете. Web-камеры могут быть обычными и сетевыми. Сетевые камеры снабжены различными компонентами и необходимым программным обеспечением для возможности автономной работы. Такое устройство является достаточно простым в обращении, и это является его важным преимуществом. Такие камеры обладают возможностью подключения к ним разнообразных дополнительных устройств (к примеру, модема или внешних датчиков). Но у таких устройств есть и один недостаток – они способны передавать изображение только покадрово. При этом разрывы между кадрами вполне могут составлять и до двадцати секунд, в зависимости от той или иной модели определенной камеры. В данном случае передавать единый видеопоток не представляется возможным.

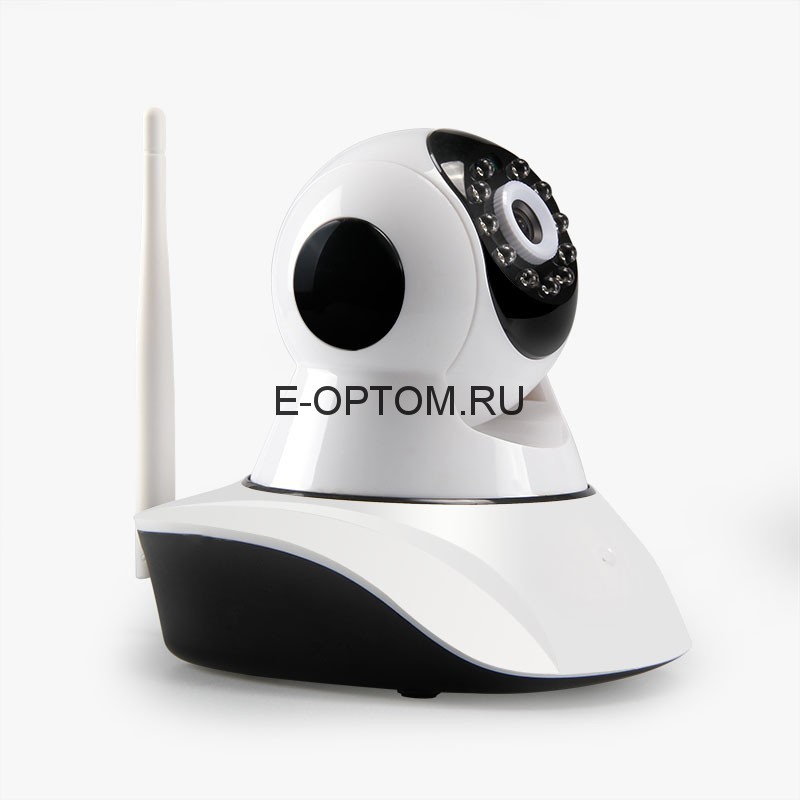

Следующим видом камеры, которую мы с Вами рассмотрим, будет IP видеокамера. Она представляет собой устройство, которое предназначается для передачи видеоинформации в режиме реального времени. К тому же, данный вид камер способен передавать изображение с достаточно высоким разрешением (до 640:480) и оно будет зависеть от той или иной модели устройства.

По сравнению со стандартными PC-камерами, сетевые модели имеют целый ряд преимуществ. Прежде всего, следует отметить их возможность работать автономно без необходимости подключения к компьютеру. Чтобы камера начала свою работу, достаточно будет подключить ее к сотовому телефону или модему. Вторым преимуществом можно указать то, что для начала работы будет достаточно установить IP адрес на видеокамеру, после чего она уже будет готова к полноценной работе. Чтобы иметь возможность просматривать изображение, которое передается с определенного устройства, вполне достаточно стандартного браузера на удаленном компьютере. Можно назвать еще одно важное преимущество – то, что изображение, которое нам передают IP видеокамеры имеет более высокое разрешение, чем другие аналоговые приборы. Ну и, наконец, последним преимуществом в данном случае можно назвать сравнительно невысокую стоимость таких видеокамер. А это, в свою очередь, дает возможность крупным компаниям устанавливать сеть камер, которые смогут полноценно контролировать все рабочие процессы. Также становится возможным устраивать, при необходимости, видеоконференции в режиме реального времени.

Можно сделать вывод, что на сегодняшний день применение сетевых камер является простым и экономически выгодным решением. Они относятся не только к отменному средству связи, но и контроля и передачи информации посредством Интернета. Некоторые модели сетевых камер к тому же способны передавать ключевую секретную информацию в закодированном виде. А это позволяет защитить пользователей от всевозможных несанкционированных действий с передаваемой информацией.

                                          ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ

Как узнать IP-адрес камеры?

Узнать адрес IP камеры видеонаблюдения можно по-разному. Но в любом случае сначала проверьте правильность подключения оборудования:

• Компьютер и устройство должны находиться в одной сети.
• Камера должна получать питание и иметь выход в сеть. К сети подключиться можно лишь двумя способами – WiFi и Ethernet.

Некоторые устройства питаются по технологии PoE. То есть электричество поступает через разъем Ethernet. Отличается только кабель, который на другом конце имеет выход для подключения в PoE инжектор. Если такую модель подключить к обычному Ethernet кабелю, то она работать не будет.

IP-адресов у всех веб-камер два – внутренний и внешний. Все представленные ниже способы помогут определить внутренний. Внешний адрес можно узнать только с помощью просмотра настроек роутера. Найти ваше устройство в огромной всемирной сети будет невозможно без этого. Но зная внутренний IP, вы с легкостью сможете узнать или настроить внешний.

Узнать IP-адрес камеры можно несколькими способами:

• для камер с поддержкой UPnP – по поиску через Ivideon Server;
• на веб-интерфейсе роутера;
• с помощью программ-сканеров сети.

Узнаем IP-адрес UPnP камеры через Ivideon Server

Веб-камера с поддержкой технологии UPnP (Universal Plug and Play) также называется «умной». Такое устройство можно попробовать найти через приложение Ivideon Server, только сначала убедитесь, что функция UPnP включена. Потом нажмите правой кнопкой мыши на пункт «IP-камеры» и выберите «Искать IP-камеры (UPnP)». Кликнув на найденное устройство, вы увидите всю информацию о нем, в том числе и IP-адреса.

Программа будет искать камеру в сети, с которой подключено устройство. Вы не сможете обнаружить камеру, которая находится в другой сети.

Данный способ самый простой. Подключив одну из таких к сервису Ivideon, можно избавить себя от дополнительных настроек. И, конечно, вы сможете хранить данные в облаке, управлять устройством через приложение на компьютере или телефоне и пользоваться другими преимуществами нашего сервиса.

Как найти IP камеру в сети через веб интерфейс роутера

Прежде чем загружать на свой ПК лишний сторонний софт, лучше посмотреть адрес веб-камеры на роутере. Для этого вам нужно зайти в интерфейс роутера. Это делается с помощью браузера: вбейте в адресную строку 192.168.1.1 – это стандартный адрес для большинства подобных устройств. На странице ввода логина и пароля введите слово «admin» (без кавычек) в обоих полях. Это стандартные «ключи» к роутеру. Оставлять их такими не рекомендуется, если пароль или пользователь уже сменены, то введите нужные данные.

Далее нас интересует пункт «Status». Если камера подключена по WiFi, то переходим в меню WLAN, если по стандартному Ethernet разъему – LAN.

Далее в подпунктах есть информационная панель с названием «LAN-Side Devices», там можно посмотреть:

• тип устройства;
• IP-адрес внутри сети;
• MAC-адрес;
• время работы данного подключения.

Пункты в меню отличаются в зависимости от производителя роутера и версии прошивки. Но суть одна и та же. Ищите похожие пункты.

Если найти нужную информацию не получается, можно уточнить у производителя роутера, в каком разделе она указана или обратиться к своему провайдеру.

Поиск IP-адреса камеры видеонаблюдения через сторонние программы

Данный способ самый сложный и нужен в редких ситуациях, которые являются исключением из правил:

• у вас нет доступа к веб-интерфейсу роутера;
• вы подключаете сразу больше сотни камер;
• вы не знаете, сколько камер подключено к сети.

Программы-сканеры обычно предоставляются компаниями производителями самих устройств. Вот список фирм, которые разработали ПО для поиска своих камер:

• Beward
• Microdigital
• RVI
• Ubiquiti Aircam
• DAHUA
• IPEYE

Если вы используете модель другой фирмы, то вам подойдут две бесплатные программы: Advanced IP Scanner и Angry IP Scanner. Интерфейс у них приблизительно одинаковый. Все, что нужно ввести, – это диапазон адресов для поиска. Стандартный локальный IP вашего роутера 192.168.1.1 – первые два значения неизменны для любой локальной сети, третья цифра, в нашем случае «1», – это номер подсети, а последняя – уникальный номер устройства.

Так что если адрес вашего роутера 192.168.1.1, то IP диапазоны камер видеонаблюдения будут выглядеть так: 192.168.1.1 — 192.168.1.255. Третья цифра зависит от значения вашей подсети, она может меняться, остальные – нет.

После ввода данных нажимаем кнопку «Сканировать» и в главном поле программа выведет все доступные устройства в сети с указанием пинга и IP-адреса. Процесс поиска может занять некоторое время.

В обычной домашней сети будет достаточно просто узнать, какое устройство является камерой, – нужно применить метод исключения.

Как подключить IP-камеру видеонаблюдения?

Веб камеры можно поделить на две главные группы: обычные и умные. Обычная камера просто передает изображение в заданное место или по запросу извне. Умные камеры – это современное устройство, которое само умеет настраивать себя, обладает дополнительными функциями и легко интегрируется с сервисами видеонаблюдения Ivideon.

Аппаратное подключение

Вне зависимости от того, какая модель камеры у вас, ей требуется источник питания и выход в сеть, не обязательно в интернет. Бывает 3 типа подключения:

• WiFi – беспроводное;
• Ethernet – обычное подключение через кабель витой пары;
• PoE – тоже кабельное подключение, только питание подается по некоторым жилам витой пары, а не отдельно. Потребуется специальный инжектор и провод с дополнительным выходом.

Внимательно изучите инструкцию. Если камера работает только через PoE, то подключив в нее обычный сетевой кабель без инжектора, устройство не будет работать.

Как подключить IP камеру видеонаблюдения через WiFi?

Подключите устройство через Ethernet разъем и зайдите в веб интерфейс по IP адресу данного оборудования. Его можно узнать из инструкции или через роутер. Детально этот процесс описан в нашем материале «Как узнать IP-адрес».

Перейдите в настройки беспроводной сети. Активируйте ее и введите данные вашего WiFi подключения. После этого можно отключать устройство. Оно через несколько секунд найдет сеть и станет снова доступным по IP адресу, который вы вводили ранее.

Если оборудование поддерживает технологию WPS, зажмите соответствующую кнопку на камере и активируйте режим поиска на роутере. Через несколько секунд устройства соединяться. Можно также воспользоваться ручным вводом данных, тогда нужно в веб-интерфейсе роутера ввести PIN код камеры (ищите в документах или на коробке).

Как подключить IP камеру видеонаблюдения через Ethernet

Кабель витой пары можно приобрести с готовыми штекерами, но если вам нужно использовать несколько стационарных камер, понадобится обжимной инструмент. Так можно самостоятельно регулировать длину кабеля, чтобы не было висящих мотков и лишних петель.

Если вы используете до 5 камер, то хватит роутера, но при большем количестве устройств необходим коммутатор.

Как подключить уличную IP камеру?

Она располагается дальше от источника питания и к интернету подключена через длинный кабель. Витая пара имеет ограничения по дальности прокладки – если их не соблюдать, то сопротивление будет полностью или частично глушить сигнал. Похожая ситуация с проводами питания – их сечение напрямую зависит от мощности камер и напряжения. Также помните, что почти все IP камеры работают от напряжения 12V, при подключении нужно использовать соответствующий блок питания.

Как программно настроить IP камеры

Когда камера подключена к роутеру, ее нужно настроить так, чтобы иметь доступ к ней через интернет. Для этого нужно подключиться к сервису Ivideon или воспользоваться ручными настройками.

Настройка IP камеры видеонаблюдения через сервис Ivideon

Чтобы не поддерживать собственный сервер и забыть о сетевом диске, можно пользоваться онлайн сервисом видеонаблюдения Ivideon. Он работает с любыми моделями оборудования, но для тех, которые не поддерживают технологию UPnP (Universal Plug and Play), потребуется настроить IP камеру вручную перед подключением.

Как подключить онлайн камеру видеонаблюдения к Ivideon Server (PC, MAC, Linux)

Ручной способ

Пошаговая настройка IP камеры при подключении к программному обеспечению Invideon.

1. Как только вы подключили одну из этих IP камер видеонаблюдения, вам нужно зарегистрироваться на нашем сервисе.
2. Скачайте программу Ivideon Server и установите ее.
3. В главном окне вы увидите группу «IP камеры», кликните по ней правой кнопкой мыши и выберите «добавить IP камеру…».

4. Введите имя камеры и выберите производителя. Чтобы не листать весь список, просто начните печатать первые пару букв, и система выдаст подсказки.
5. Введите стандартный IP адрес, его вы найдете на коробке.
6. Если вы все сделали правильно, появится окно ввода логина и пароля. Если камера новая, то введите стандартную пару. Чтобы не искать заводские установки, воспользуйтесь этими стандартными логинами и паролями IP-камер. Если же настройки изменялись ранее, то воспользуйтесь актуальными данными.
7. Появится меню, в котором можно ввести дополнительные настройки. Они нужны, если ваша модель камеры обладает особыми модулями, например, микрофон, динамик и другие. Также тут вы можете указать порты, если используете специальные значения.

Весь процесс можно увидеть на видео. На нашем канале есть и другие подробные видео-инструкции, не пропустите!

Автоматический способ подключения

Модели Nobelic обладают собственной прошивкой Ivideon, она позволяет создать простое и удобное безопасное подключение. Некоторые модели камер Microdigital и Hikvision можно прошить, добавив им функционал. Такие устройства подключаются гораздо проще.

Подключите устройство к интернету и в программе выберите пункт «Искать IP камеры (UPnP)». Программа сама найдет и настроить устройство для дальнейшего пользования.

Настройка мобильного приложения Ivideon (Android, iOS)

Вы можете управлять всеми своими IP камерами видеонаблюдения не только в компьютерной версии программы, но и через телефон/планшет. Мобильное приложение поможет вам организовать видеонаблюдение через интернет.

1. Скачайте программу Ivideon для видеонаблюдения.
2. Откройте ее и в правом верхнем углу нажмите плюсик.
3. Вам откроется два варианта для выбора – подключить камеру со встроенной поддержкой Ivideon или без. Выбирайте ваш вариант.
4. Если у вас обычная камера, то настройки будут аналогичными тем, что указаны выше, – для компьютерной программы. Подключиться к ней вы сможете по родному IP адресу. Если же вы используете родную модель Ivideon, то появится окно ввода логина и пароля. Заполните их.
5. На экране вашего смартфона появится QR-код, который нужно подвести к объективу камеры, когда на ней будет мигать зеленая лампочка.
6. Вас уведомит об успешном подключении звуковой сигнал, а световой индикатор перестанет мигать.
7. Теперь в списке будет эта камера, вы всегда сможете взаимодействовать с ней.

Ручная настройка камеры без Ivideon

Если у вас обычная камера, то нужно задать ей IP адрес и порт, по которому к ней можно будет подключиться. Устройство должно находиться в одной сети с компьютером:

1. Вводим в адресную строку браузера IP адрес, затем логин и пароль, и попадаем в веб интерфейс камеры.
2. Далее нам нужен пункт Network Setup.
3. Выбираем Static IP address. И прописываем в поля значения: IP address – 192.168.Y.X; Subnet Mask – 255.255.255.0. Y – это подсеть, в которой находятся ваш компьютер и роутер, она одна для всех устройств. X – уникальный номер камеры, он может быть произвольным, главное условие – он не должен повторяться.
4. Тут же можно задать порт, но данная настройка есть не у всех камер.
5. Сохраняем настройки.

Как подключиться к IP камере через интернет?

Чтобы иметь возможность просматривать изображение камеры удаленно, нужно выделить ей внешний IP адрес. Он также потребуется для работы с сервисом Ivideon. Внутренний адрес позволяет подключаться к камере только внутри сети. Чтобы создать адрес для прямого подключения к устройству, необходимо прописать порт, по которому внешний запрос будет передаваться к камере.

Пошаговая инструкция, как подключить онлайн камеру видеонаблюдения через интернет

Заходим в веб интерфейс роутера. Для этого введите в адресной строке браузера 192.168.1.1. Это стандартный адрес для большинства типов роутеров. Чтобы получить доступ к настройкам, необходимо также знать имя пользователя и пароль, в заводских настойках это admin/admin.

Далее переходим в раздел WAN в дополнительных настройках. Это настройка переадресации портов, названий у нее много, но понять можно по смыслу. Далее нас интересует подпункт «Виртуальный сервер» или его аналог на английском языке.

Активируем его и вводим данные:

• Name – название камеры, например, «Камера в гостиной», «Камера в гараже» и т.д.
• Service Port – тут нужно выбрать порт, обычно это 808Х, последняя цифра – это номер камеры. Если камера одна, то 8081, если вторая, то 8082 и т.д.
• IP-address – вводим заданный адрес камеры.
• Internal port – 80, если подобных настроек нет в самой камере. Если есть – используйте тот порт, который там указан.
• Protocol – TCP.

Все, теперь вы можете подключиться к камере извне по интернету с любого устройства. Настройка камеры через интернет будет доступна с браузера или с помощью программ, например, Ivideon Server.

Как подключиться к IP камере после настроек?

Чтобы зайти на веб интерфейс камеры через интернет нужно просто ввести в адресную строку браузера ваш внешний IP адрес и порт, который вы выбрали. Если ваш внешний IP 22.125.45.16, то подключение к камере будет выглядеть так: 22.125.45.16:8081.

Для доступа к устройствам у вас должен быть статичный IP. Если вы используете динамический, то подключите эту услугу у провайдера.

А если камера уже не нужна?

Оборудование можно совсем удалить или отключить на время в любой момент. После клика правой мышкой в первом случаем выбирайте пункт «Удалить», во втором – «Не использовать эту камеру» (она останется в списке оборудования). Если нужно ее снова включить, нажмите на кнопку «Использовать эту камеру».

Остались вопросы? Позвоните или напишите нам – служба поддержки Ivideon вам поможет. А если не хотите разбираться во всем самостоятельно, мы установим и настроим оборудование под ключ.

Как удаленно просматривать изображение с IP-камеры через веб-браузер?

В этом разделе мы покажем вам как просматривать камеру видеонаблюдения с помощью веб-браузера, такого как IE , Firefox , Chrome или Safari . Здесь в качестве примера мы рассмотрим IE.

Рассмотренные ниже шаги базируются на предположении, что вы уже подключили вашу IP -камеру к маршрутизатору или маршрутизатору с модемом, которые подключены к Интернет.

1. Зайдите на веб-интерфейс настройки камеры, введя IP -адрес камеры в адресную строку вашего браузера. Если вы не знаете IP- адрес камеры , нажмите здесь .

2. Перейдите НАСТРОЙКИ->БАЗОВЫЕ->Сеть->Информация, чтобы найти номер порта HTTP , используемого камерой. По умолчанию это 80. Обычно не требуется изменять номер порта. Однако некоторые Интернет-провайдеры блокируют порт 80, поэтому вам может понадобиться изменить номер порта. Здесь , ради примера , мы его изменим на 3333.

3. После изменения номера порта, пройдите НАСТРОЙКИ->БАЗОВЫЕ->Система->Инициализировать. Для того, чтобы новый номер порта вступил в силу, вам необходимо выполнить перезагрузку камеры.

4. После перезагрузки мы сможем зайти на камеру через http ://192.168.1.101:3333 на локальном компьютере.

Затем нам на маршрутизаторе необходимо выполнить настройки проброса портов. Настройка зависит от используемой модели маршрутизатора, обратитесь к технику маршрутизатора соответственно. Здесь, в качестве примера, мы рассмотрим TL — WR 941 ND .

1. Зайдите на маршрутизатор . Перейдите Проброс портов->Виртуальные серверы и нажмите Добавить…, чтобы создать новую запись о виртуальном сервере.

2. Введите IP -адрес и порт, используемые камерой в соответствующие поля. Что касается поля   Протокол, мы рекомендуем вам выбрать ВСЕ. Нажмите Сохранить для создания этой новой записи.

3. Теперь на вашем маршрутизаторе для камеры открыт порт 3333.

4. Перейдите на страницу Состояние, чтобы посмотреть WAN IP -адрес маршрутизатора.

Затем на удаленном компьютере вы можете открыть браузер. В адресную строку введите http ://183.38.7.205:3333 и нажмите enter , теперь у вас есть доступ к веб-интерфейсу камеры.

Доступ из Интернета к IP-камере, подключенной к интернет-центру – Keenetic

При подключении к интернет-центру Keenetic сетевых камер или видеорегистраторов (далее IP-камер) часто возникает задача организовать доступ из Интернета к веб-интерфейсу камер для управления и просмотра видеопотока.

NOTE: Важно! В данной инструкции рассматривается вариант удаленного доступа к IP-камере, которая имеет встроенный веб-интерфейс настройки.

Рассмотрим три самых популярных способа удаленного доступа к IP-камерам:

1. Наиболее надежный и безопасный способ. При наличии публичного «белого» IP-адреса для доступа в Интернет рекомендуем использовать VPN-соединение для удаленного подключения к локальной сети роутера и доступа к IP-камере.

2. Простой, но небезопасный способ. При наличии публичного «белого» IP-адреса для доступа в Интернет настроить переадресацию портов в Keenetic (иногда говорят «нужно открыть порт на роутере» или «выполнить проброс портов»).

3. Доступ к веб-интерфейсу IP-камеры через нашу службу KeenDNS, используя доменное имя 4-го уровня. Этот способ применим как при наличии публичного IP-адреса для доступа в Интернет (KeenDNS в режиме «Прямой доступ»), так и частного «серого» IP-адреса (KeenDNS в режиме «Через облако»). Обращаем ваше внимание, что при использовании облачного сервиса KeenDNS в режиме «Через облако» существуют некоторые ограничения, о которых будет написано далее в тексте. Также при наличии серого IP-адреса можно включить VPN-сервер SSTP, который работает через облачный сервис KeenDNS, для удаленного подключения к ресурсам локальной сети, включая IP-камеру.

Теперь подробнее остановимся на каждом варианте.

1. Доступ к IP-камере через VPN-сервер на Keenetic

Для подключения потребуется:

— Публичный (белый) IP-адрес на внешнем интерфейсе роутера для выхода в Интернет.
— Локальный IP-адрес камеры и номер порта подключения. Нужно выяснить, какой номер порта(ов) используется в IP-камере (например, эту информацию можно найти в меню настроек или документации). Это может быть один порт, например порт 80 используется для подключения к веб-интерфейсу IP-камеры или несколько сетевых портов (80-й для доступа к веб-интерфейсу, TCP/5000 для доступа к IP-камере через специальное ПО и RTSP/554 для потокового видео).
— Логин и пароль IP-камеры.

IP-камеру подключите к сети интернет-центра Keenetic. В веб-конфигураторе Keenetic зарегистрируйте устройство и закрепите за ним постоянный IP-адрес. Затем включите один из VPN-серверов для доступа к локальной сети, например — L2TP/IPsec (рекомендуется) или PPTP. Рекомендуем создать отдельного пользователя (учетную запись) для VPN-подключения и использовать сложный пароль.

После этого из Интернета установите подключение к VPN-серверу Keenetic’а. Подключившись к интернет-центру вы сможете получить доступ к локальной сети, включая камеру (доступ можно получить по её локальному IP-адресу).

Мы рекомендуем использовать данный способ подключения к IP-камере, т.к. он гарантирует безопасность при передаче трафика через Интернет.

2. Доступ к IP-камере с помощью настройки проброса (переадресации) портов на Keenetic

Для подключения потребуется:

— Публичный (белый) IP-адрес на внешнем интерфейсе роутера для выхода в Интернет.
— Локальный IP-адрес камеры и номер порта подключения. Нужно выяснить, какой номер порта(ов) используется в IP-камере (например, эту информацию можно найти в меню настроек или документации). Это может быть один порт, например порт 80 используется для подключения к веб-интерфейсу IP-камеры или несколько сетевых портов (80-й для доступа к веб-интерфейсу, TCP/5000 для доступа к IP-камере через специальное ПО и RTSP/554 для потокового видео).
— Логин и пароль IP-камеры.

Для настройки удаленного доступа к IP-камере в интернет-центре Keenetic выполняется ретрансляция входящих подключений на определенный порт или порты камеры. Данный способ подключения не гарантирует безопасность при передаче трафика через Интернет. К тому же, при такой настройке, на роутере с публичным белым IP-адресом могут быть открыты стандартные порты, что нежелательно, так как при обнаружении таких портов вредоносными ботами может привести к обильному «паразитному» трафику или атаке на этот адрес.

В настройках камеры и интернет-центра Keenetic отключите службу UPnP. В Keenetic для этого достаточно удалить компонент системы «Служба UPnP».

Затем настройте проброс портов по инструкции «Переадресация портов».

Создайте правило(а), выбирая в поле «Вход» интерфейс, через который осуществляется подключение к Интернету (в нашем примере это интерфейс «Провайдер»). При использовании 3G/4G-модема выбирайте его из списка.

Так как 80-й порт используется веб-конфигуратором Keenetic’а, и на IP-камере тоже используется 80-й порт на веб-интерфейсе, настроим «маппинг» (подмену) порта, чтобы веб-интерфейс камеры был доступен из Интернета по другому порту (в нашем примере по порту 8080).

После этого проверьте проброс портов на IP-камеру из Интернета через браузер.
В браузере используйте адрес вида WAN_IP-адрес_Keenetic:номер_порта
Например: 86.87.88.89:8080
В браузере вы должны увидеть веб-интерфейс вашей камеры.

С помощью нашего сервиса доменных имен KeenDNS (в режиме «Прямой доступ») вы можете интернет-центру назначить собственное постоянное доменное имя. Тогда в браузере используйте адрес вида доменное_имя:номер_порта
Например: myrouter01.keenetic.pro:8080

3. Доступ к веб-интерфейсу IP-камеры через службу KeenDNS, используя доменное имя 4-го уровня

Этот способ применим как при наличии публичного белого IP-адреса для доступа в Интернет (KeenDNS в режиме «Прямой доступ»), так и частного серого IP-адреса (KeenDNS в режиме «Через облако»).

Настройте доступ к веб-приложениям локальной сети по инструкции «Пример удаленного доступа к ресурсам домашней сети через KeenDNS». Проброс порта в этом случае настраивать не потребуется. Доступ из Интернета к веб-интерфейсу IP-камеры станет возможен по доменному имени 4-го уровня (например, по адресу camera.myrouter01.keenetic.pro).

При работе сервиса KeenDNS в режиме «Через облако» обратите внимание на следующее:

NOTE: Важно! Если IP-камера передает видео по протоколу HTTP, в этом случае передача видео (отображение картинки) будет работать через KeenDNS. Но если IP-камера для трансляции видео использует другие протоколы (например RTSP — Real Time Streaming Protocol или RTP — Real-time Transport Protocol), или интерфейс требует установки специального плагина, для поддержки просмотра изображения с камер, то передача видео непосредственно через HTTP-прокси облачной службы KeenDNS работать не будет. В этом случае для доступа к IP-камере нужно использовать белый IP-адрес и в KeenDNS использовать режим «Прямой доступ» (см. способ 2) или использовать VPN-подключение для удаленного доступа (см. способ 1). Если подключение услуги публичного IP-адреса невозможно, как вариант, используйте на Keenetic VPN-сервер SSTP для удаленного подключения к локальной сети и IP-камере через облачный HTTP-прокси.

TIP: Примечание:

Облачный HTTP-прокси KeenDNS позволяет проводить авторизацию при подключении к локальным ресурсам по доменному имени 4-го уровня средствами Keenetic. Эта возможность описана в статье: «Включение авторизации для устройства с открытым веб-интерфейсом, при использовании удаленного доступа через службу KeenDNS». Обычно ее используют для включения авторизации на устройствах, не имеющих собственную авторизацию по логину и паролю. Но если настроить таким образом, сначала потребуется пройти авторизацию в Keenetic, а затем уже в веб-интерфейсе самой камеры, т.е. дважды вводить логин/пароль для дополнительной защиты.

Смотри во все глаза. Как взламывают IP- и веб-камеры и как от этого защититься

Содержание статьи

Удаленный доступ к веб-камерам и камерам наблюдения — самая наглядная практика взлома. Она не требует спецсофта, позволяя обойтись только браузером и нехитрыми манипуляциями. Тысячи цифровых глаз по всему миру станут доступны, если ты умеешь находить их IP-адреса и уязвимости.

WARNING

Статья носит исследовательский характер. Она адресована специалистам по безопасности и тем, кто собирается ими стать. При ее написании использовались общедоступные базы данных. Ни редакция, ни автор не несут ответственности за неэтичное использование любых упомянутых здесь сведений.

С широко закрытыми глазами

Видеонаблюдение используется преимущественно для охраны, а потому не жди веселых картинок с первой же хакнутой камеры. Может, тебе и посчастливится быстро найти HD-трансляцию из элитного борделя, но чаще будут попадаться скучные виды на безлюдные склады и парковки с разрешением VGA. Если в кадре и есть люди, то в основном это ждуны в холле и жруны в кафе. Куда интереснее наблюдать за самими операторами и работой всяких роботов.

IP-камеры и веб-камеры часто путают, хотя это принципиально разные устройства. Сетевая камера, или IP-камера, — самодостаточное средство наблюдения. Она управляется через веб-интерфейс и самостоятельно передает видеопоток по сети. По сути, это микрокомпьютер со своей ОС на базе Linux. Сетевой интерфейс Ethernet (RJ-45) или Wi-Fi позволяет выполнять прямое подключение к IP-камере. Раньше для этого использовались фирменные клиентские приложения, но большинство современных камер управляются через браузер с любого устройства — хоть с компа, хоть со смартфона. Как правило, IP-камеры включены постоянно и доступны удаленно. Именно этим и пользуются хакеры.

Веб-камера — пассивное устройство, которым управляют локально с компьютера (по USB) или ноутбука (если она встроенная) через драйвер операционной системы. Этот драйвер может быть двух разных типов: универсальный (предустановленный в ОС и подходящий для многих камер разных производителей) и написанный на заказ для конкретной модели. Задача хакера здесь уже другая: не подключиться к веб-камере, а перехватить ее видеопоток, который она транслирует через драйвер. У веб-камеры нет отдельного IP-адреса и встроенного веб-сервера. Поэтому взлом веб-камеры всегда следствие взлома компьютера, к которому она подключена. Давай пока отложим теорию и немного попрактикуемся.

Взлом камер наблюдения

Взлом IP-камер вовсе не говорит о том, что кто-то хозяйничает на компьютере, с которого владелец смотрит их видеопоток. Просто теперь он смотрит его не один. Это отдельные и довольно легкие цели, однако подводных камней на пути к ним хватает.

WARNING

Подглядывание через камеры может повлечь административное и уголовное наказание. Обычно назначают штраф, но не всем удается легко отделаться. Мэттью Андерсон отсидел полтора года за взлом веб-камер с помощью трояна. Повторившему его подвиг присудили уже четыре года.

Во-первых, удаленный доступ к выбранной камере может поддерживаться только через какой-то конкретный браузер. Одним подавай свежий Chrome или Firefox, а другие работают только со старым IE. Во-вторых, видеопоток транслируется в интернет в разных форматах. Где-то для его просмотра нужно будет установить плагин VLC, другие камеры потребуют Flash Player, а третьи не покажут ничего без старой версии Java или собственного плагина.

Иногда встречаются нетривиальные решения. Например, Raspberry Pi превращают в сервер видеонаблюдения с nginx и транслируют видео по RTMP.

По замыслу, IP-камеру защищают от вторжения два секрета: ее IP-адрес и пароль учетной записи. На практике IP-адреса вряд ли можно назвать секретом. Они легко обнаруживаются по стандартным адресам, к тому же камеры одинаково откликаются на запросы поисковых роботов. Например, на следующем скриншоте видно, что владелец камеры отключил анонимный доступ к ней и добавил ввод CAPTCHA для предотвращения автоматизированных атак. Однако по прямой ссылке /index.htm можно изменить их без авторизации.

Уязвимые камеры наблюдения можно отыскать через Google или другой поисковик с помощью продвинутых запросов. Например:

inurl:«wvhttp-01»
inurl:«viewerframe?mode=»
inurl:«videostream.cgi»
inurl:«webcapture»
inurl:«snap.jpg»
inurl:«snapshot.jpg»
inurl:«video.mjpg»

Куда удобнее искать их через Shodan. Для начала можно ограничиться простым запросом netcam, а затем перейти к более продвинутым: netcam city:Moscow, netcam country:RU, webcamxp geo:55.45,37.37, linux upnp avtech и другим. Подробнее об использовании этого поисковика читай в статье «Белая шляпа для Shodan».

Прекрасно ищет камеры и Censys. Язык запросов у него чуть сложнее, но разобраться с ним тоже большого труда не составит. Например, запрос 80.http.get.body:"DVR Web Client" покажет камеры, подключенные к IP-видеорегистратору, а metadata.manufacturer:"axis" найдет камеры производства Axis. О том, как работать с Censys, мы тоже уже писали — в статье «Что умеет Censys?».

Еще один шикарный поисковик по «интернету вещей» — ZoomEye. Камеры в нем находятся по запросам device:webcam или device:media device.

Можно искать и по старинке, банально сканируя диапазоны IP-адресов в поисках характерного отклика от камеры. Получить список айпишников определенного города можно на этом веб-сервисе. Там же есть сканер портов на случай, если у тебя до сих пор нет собственного.

В первую очередь нас интересуют порты 8000, 8080 и 8888, поскольку они часто заданы по умолчанию. Узнать дефолтный номер порта для конкретной камеры можно в ее руководстве. Номер практически никогда не меняют. Естественно, на любом порте можно обнаружить и другие сервисы, поэтому результаты поиска придется дополнительно фильтровать.

Узнать модель обнаруженной камеры просто: обычно она указана на титульной странице веб-интерфейса и в ее настройках.

Когда я говорил в начале статьи об управлении камерами через «фирменное клиентское приложение», то имел в виду программы вроде iVMS 4xxx, которая поставляется с камерами Hikvision. На сайте разработчика можно почитать русскоязычный мануал к программе и самим камерам. Если ты найдешь такую камеру, то с большой вероятностью на ней будет стоять заводской пароль, и программа предоставит к ней полный доступ.

С паролями к камерам наблюдения дела вообще обстоят крайне весело. На некоторых камерах пароля просто нет и авторизация отсутствует напрочь. На других стоит заданный по умолчанию пароль, который легко найти в мануале к камере. На сайте ipvm.com опубликован список самых часто встречающихся логинов и паролей, установленных на разные модели камер.

Часто бывает, что производитель оставил в прошивке камеры служебный вход для сервис-центров. Он остается открытым даже после того, как владелец камеры сменил дефолтный пароль. В мануале его уже не прочтешь, а вот найти на тематических форумах можно.

Огромная проблема состоит в том, что во многих камерах используется один и тот же веб-сервер GoAhead. В нем есть несколько известных уязвимостей, которые производители камер не спешат патчить.

GoAhead, в частности, подвержен переполнению стека, которое можно вызывать простым запросом HTTP GET. Ситуация усложняется еще и тем, что китайские производители модифицируют GoAhead в своих прошивках, добавляя новые дыры.

На сегодняшний день больше миллиона IP-камер и IP-видеорегистраторов разных производителей позволяют удаленно получить доступ к их настройкам безо всякой авторизации. Скрипт на Python, автоматизирующий атаку на уязвимые устройства, уже выложен на GitHub. Проблема была обнаружена в начале 2017 года при реверсинге прошивок DVR производства Dahua Technology. Чуть позже выяснилось, что она затрагивает более тысячи моделей разных производителей. Они просто тиражировали ошибки друг друга. Автор обещал дать время на исправление и пока не раскрывать всех деталей, но он готов поделиться ими приватно по email со всеми специалистами по безопасности. Если у тебя есть сертификат CEH (Certified Ethical Hacker) или аналогичный — можешь попробовать.

В коде других прошивок встречаются такие ляпы, как кривые условные переходы. Такая камера открывает доступ, если ввести неправильный пароль или просто нажать кнопку «Отмена» несколько раз. Во время нашего исследования мне попалось более десятка таких камер. Так что, если ты устал перебирать дефолтные пароли, попробуй кликнуть Cancel — есть шанс внезапно получить доступ.

Камеры среднего и высокого класса оснащают поворотными креплениями. Взломав такую, можно сменить ракурс и полноценно осмотреть все вокруг. Особенно занятно бывает играть в перетягивание камеры, когда, помимо тебя, ей одновременно пытается управлять кто-то еще. В общем случае атакующий получает полное управление камерой прямо из своего браузера, просто обратившись по нужному адресу.

Когда говорят о тысячах уязвимых камер, хочется подробнее разобрать хотя бы одну. Предлагаю начать с популярного производителя Foscam. Помнишь, я говорил про служебные входы? Так вот у камер Foscam и многих других они есть. Помимо встроенной учетки admin, пароль к которой рекомендуется задать при первом включении камеры, есть еще один аккаунт — operator. Его пароль по умолчанию пустой, и его редко кто догадывается сменить.

Кроме того, у камер Foscam очень узнаваемые адреса из-за шаблонной регистрации. В общем случае он выглядит как xxxxxx.myfoscam.org:88, где первые два xx — буквы латиницы, а последующие четыре — порядковый номер в десятичном формате.

Если камера подключена к IP-видеорегистратору, то можно не только удаленно наблюдать в реальном времени, но и просмотреть прежние записи.

Как устроен детектор движения

Профессиональные камеры наблюдения оснащены дополнительным датчиком — детектором движения, который работает даже в полной темноте благодаря ИК-приемнику. Это интереснее постоянно включенной ИК-подсветки, так как не демаскирует камеру и позволяет ей вести скрытое наблюдение. Люди всегда светятся в ближнем ИК-диапазоне (по крайней мере — живые). Как только сенсор зафиксирует движение, контроллер включает запись. Если фотоэлемент сигнализирует о низкой освещенности, дополнительно включается подсветка. Причем точно в момент записи, когда уже поздно закрываться от объектива.

Дешевые камеры устроены проще. У них нет отдельного датчика движения, а вместо него используется сравнение кадров с самой веб-камеры. Если картинка отличается от предыдущей, значит, в кадре что-то изменилось и надо это записать. Если движение не зафиксировано, то серия кадров просто удаляется. Это экономит место, трафик и время на последующую перемотку видео. Большинство детекторов движения настраиваются. Можно задать порог срабатывания, чтобы не протоколировать любое шевеление перед камерой, и настроить дополнительные оповещения. Например, отправлять СМС и последнюю фотку с камеры сразу на смартфон.

Настраиваем детектор движения камеры

Программный детектор движения сильно уступает аппаратному и часто становится причиной казусов. В ходе своих изысканий я наткнулся на две камеры, которые непрерывно слали алерты и записывали гигабайты «компромата». Все тревоги оказались ложными. Первая камера была установлена снаружи какого-то склада. Она заросла паутиной, которая дрожала на ветру и сводила детектор движения с ума. Вторая камера была расположена в офисе напротив мигающего огоньками роутера. В обоих случаях порог срабатывания был слишком низким.

Взлом веб-камер

Веб-камеры, которые работают через универсальный драйвер, часто называют UVC-совместимыми (от USB Video Class — UVC). Взломать UVC-камеру проще, поскольку она использует стандартный и хорошо задокументированный протокол. Однако в любом случае для доступа к веб-камере атакующему придется сначала получить контроль над компьютером, к которому она подключена.

Технически доступ к веб-камерам на компьютерах с Windows любой версии и разрядности осуществляется через драйвер камеры, фильтры DirectDraw и кодеки VFW. Однако начинающему хакеру не требуется вникать во все эти детали, если он не собирается писать продвинутый бэкдор. Достаточно взять любую «крысу» (RAT — Remote Admin Tool) и слегка модифицировать ее. Средств удаленного администрирования сегодня просто уйма. Кроме отборных бэкдоров с VX Heaven, есть и вполне законные утилиты, вроде Ammyy Admin, LiteManager, LuminosityLink, Team Viewer или Radmin. Все, что опционально требуется изменить в них, — это настроить автоматический прием запросов на удаленное подключение и сворачивание главного окна. Дальше дело за методами социального инжиниринга.

Кодомодифицированная крыса загружается жертвой по фишинговой ссылке или проползает на ее компьютер сама через первую обнаруженную дыру. О том, как автоматизировать этот процесс, смотри в статье «Gophish — фреймворк для фишинга». Кстати, будь осторожен: большинство ссылок на «программы для взлома камер» сами фишинговые и могут привести тебя к скачиванию малвари.

У рядового пользователя большую часть времени веб-камера неактивна. Обычно о ее включении предупреждает светодиод, но даже с таким оповещением можно выполнять скрытое наблюдение. Как оказалось, индикацию активности веб-камеры можно отключить даже в том случае, если питание светодиода и CMOS-матрицы физически взаимосвязано. Это уже проделывали с веб-камерами iSight, встроенными в MacBook. Исследователи Брокер и Чекоуэй из университета Джона Хопкинса написали утилиту iSeeYou, которая запускается от простого пользователя и, эксплуатируя уязвимость контроллера Cypress, подменяет его прошивку. После запуска жертвой iSeeYou атакующий получает возможность включать камеру, не зажигая ее индикатор активности.

Уязвимости регулярно находят и в других микроконтроллерах. Специалист компании Prevx собрал целую коллекцию таких эксплоитов и показал примеры их использования. Практически все найденные уязвимости относились к 0day, но среди них были и давно известные, которые производители просто не собирались устранять.

Способов доставить эксплоиты становится все больше, а отловить их все труднее. Антивирусы часто пасуют перед модифицированными файлами PDF, имеют предустановленные ограничения на проверку больших файлов и не могут проверить зашифрованные компоненты малвари. Более того, полиморфизм или постоянная перекомпиляция боевой нагрузки стала нормой, поэтому сигнатурный анализ давно отошел на второй план. Внедрить троян, открывающий удаленный доступ к веб-камере, сегодня стало исключительно просто. Это одна из популярных забав среди троллей и script kiddies.

Превращаем вебку в камеру наблюдения

Любую веб-камеру можно превратить в подобие IP-камеры, если установить на подключенном к ней устройстве сервер видеонаблюдения. На компьютерах многие используют для этих целей старый webcamXP, чуть более новый webcam 7 и подобные программы.

Для смартфонов есть аналогичный софт — например, Salient Eye. Эта программа умеет сохранять видео в облачный хостинг, освобождая локальную память смартфона. Однако дыр в таких программах и самих ОС хватает, поэтому взломать управляемые ими веб-камеры часто оказывается не сложнее, чем IP-камеры с дырявой прошивкой.

Webcam 7 показывает видео без авторизации

Смартфон как средство наблюдения

В последнее время старые смартфоны и планшеты нередко приспосабливают для домашнего видеонаблюдения. Чаще всего на них ставят Android Webcam Server — простое приложение, которое транслирует видеопоток со встроенной камеры в интернет. Оно принимает запросы на порт 8080 и открывает панель управления на странице с говорящим названием /remote.html. Попав на нее, можно менять настройки камеры и смотреть изображение прямо в окне браузера (со звуком или без).

Обычно такие смартфоны показывают довольно унылые картины. Вряд ли тебе интересно смотреть на спящего пса или на припаркованную возле дома машину. Однако Android Webcam Server и аналогичные приложения можно использовать иначе. Помимо тыловой камеры, у смартфонов есть и фронтальная. Почему бы нам не включить ее? Тогда мы увидим другую сторону жизни владельца смартфона.

Защита от подглядывания

Первое, что приходит на ум большинству людей после демонстрации легкого взлома камер, — это заклеивать их изолентой. Владельцы веб-камер со шторкой считают, что их проблема подглядывания не касается, и зря. Возможно еще и подслушивание, поскольку, кроме объектива, у камер есть микрофон.

Разработчики антивирусов и других комплексов программной защиты используют путаницу в терминологии для продвижения своих продуктов. Они пугают статистикой взлома камер (которая действительно впечатляет, если в нее включить IP-камеры), а сами предлагают решение для контроля доступа к веб-камерам, причем технически ограниченное.

Защиту IP-камер можно повысить простыми средствами: обновив прошивку, сменив пароль, порт и отключив учетные записи по умолчанию, а также включив фильтрацию IP-адресов. Однако этого мало. Многие прошивки имеют неустраненные ошибки, которые позволяют получить доступ безо всякой авторизации — например, по стандартному адресу веб-страницы с LiveView или панели настроек. Когда находишь очередную дырявую прошивку, так и хочется ее обновить удаленно!

Взлом веб-камеры — совсем другое дело. Это всегда верхушка айсберга. Обычно к тому времени, когда атакующий получил к ней доступ, он уже успел порезвиться на локальных дисках, украсть учетки всех аккаунтов или сделать компьютер частью ботнета.

Тот же Kaspersky Internet Security предотвращает несанкционированный доступ только к видеопотоку веб-камеры. Он не помешает хакеру изменить ее настройки или включить микрофон. Список защищаемых им моделей официально ограничивается веб-камерами Microsoft и Logitech. Поэтому функцию «защита веб-камеры» стоит воспринимать лишь как дополнение.

Подглядывающие сайты

Отдельная проблема — атаки, связанные с реализацией управления доступом к камере в браузерах. Многие сайты предлагают сервисы общения с использованием камеры, поэтому запросы доступа к ней и ее встроенному микрофону всплывают в браузере по десять раз на день. Особенность здесь в том, что на сайте может использоваться скрипт, который открывает pop-under (дополнительное окно в фоне). Этому дочернему окну передаются разрешения родительского. Когда ты закрываешь основную страницу, микрофон остается включенным на фоновой. Из-за этого возможен сценарий, при котором пользователь думает, что закончил разговор, а на деле собеседник (или кто-то еще) продолжает его слышать.

В большинстве браузеров разрешения хранятся постоянно, поэтому при следующем посещении сайта тебя могут видеть и слышать уже без предупреждения. Стоит почаще проверять разрешения доступа к веб-камере и ее микрофону для разных сайтов. В Google Chrome это можно сделать на странице настроек chrome://settings/contentExceptions#media-stream. В старых версиях Firefox аналогичные настройки были на странице about:permissions, а в новых они задаются отдельно для каждого сайта при клике на иконку (i) слева в адресной строке. Подробнее смотри в документации Mozilla.

Что такое IP-камера, как работает IP-камера, какие бывают IP-камеры

IP-камера видеонаблюдения снимает видео и транслирует видеопоток в цифровом формате с использованием сетевого протокола, обеспечивающего маршрутизацию пакетов. По сути IP-камера — камера видеонаблюдения плюс мини-компьютер. Состоит из матрицы, объектива, центрального процессора, процессора обработки, процессора сжатия, сетевого интерфейса.

IP-камеры в DSSL

Как работает IP-камера

Объектив фокусирует изображение на матрице. Матрица преобразует цвет в электрический сигнал. Сигнал поступает на процессор для обработки цветности, яркости и другого. Видеопоток поступает на компрессор. Компрессор сжимает поток — теперь данные готовы к передаче в сеть через Ethernet-контроллер.

У каждой IP-камеры есть собственный IP-адрес, передаваемый с подключением и используемый для синхронизации камеры с регистратором: с помощью команды или специальной программы регистратор использует IP-адрес камеры и подключается по нему. Без IP-адреса невозможно настроить оборудование на совместную работу, получить доступ к IP-камере с мобильного устройства.

Благодаря цифровой начинке функционал IP-камеры стремится к бесконечности за счет многообразия программного обеспечения, а получить доступ к данным можно из любой удаленной точки планеты, где есть интернет.

К чему подключают IP-камеры

IP-камера транслирует видеопоток на регистратор (сервер), персональный компьютер (при наличии соответствующего ПО), в облако (SaaS-решение; программное обеспечение как услуга).

Несколько IP-камер подключают к регистратору через роутер, коммутатор или каждую в отдельный порт (если есть). Роутер или коммутатор с поддержкой сетевого протокола динамической настройки узла автоматически раздает адреса и другие сетевые настройки.

IP-камера — слаботочное оборудование. Питание получает от адаптера, PoE-коммутатора или видеорегистратора, если он поддерживает технологию PoE. PoE — Power over Ethernet, подача питания по сети Ethernet, по витой паре одновременно с трансляцией данных.

PoE-интерфейсы на четыре IP-камеры.

Подключение IP-камер к ПК зависит от количества: если камера одна, подключают в LAN-интерфейс сетевой карты, если несколько, к LAN подключают коммутатор, а уже к нему — IP-камеры, после чего выполняют сетевое подключение с присвоением каждой нового сетевого адреса.

Механизмы передачи данных, сеть и протоколы

IP-камеры работают по стеку протоколов TCP/IP. TCP/IP — сетевая модель с четырьмя уровнями прохождения данных: прикладным, транспортным, сетевым, сетевого доступа.

Распределение протоколов по уровням:

1. Прикладной — HTTP, RTSP, FTP, DNS и др.
2. Транспортный — TCP, UDP, SCTP, DCCP и др. (RIP, протоколы маршрутизации типа OSPF, работающие поверх IP, — часть сетевого уровня).
3. Сетевой — IP (вспомогательные протоколы, например ICMP и IGMP, работают поверх сетевого протокола, но относятся к сетевому уровню, а ARP — самостоятельный вспомогательный протокол, работающим поверх канального уровня).
4. Уровень сетевого доступа — Ethernet, IEEE 802.11 WLAN, SLIP, Token Ring, ATM и MPLS, физическая среда и принципы кодирования информации, T1, E1.

Транспортные протоколы

TCP — гарантированный протокол (на первых испытаниях пакет прошел 150 000 км, не потеряв ни единого бита информации), с помощью команд предварительно устанавливает соединение, после чего начинает передачу данных; следит за сохранностью данных и их последовательностью, регулирует скорость трансляции, чтобы данные не передавались интенсивнее, чем их можно принять. Исправляет ошибки — отсылает дубль, если пакет потерян, и исправляет ошибку, если пришло два одинаковых пакета по одному адресу.

RTP — протокол передачи трафика в реальном времени. Предусматривает синхронизацию данных и коррекцию последовательности доставки пакетов.

UDP — альтернатива TCP, но не устанавливает предварительное соединение, а сразу начинает трансляцию. Не следит за получением данных и не дублирует на случай восстановления потерянного пакета. Менее надежен, но быстрее.

С точки зрения скорости и передачи реалтайм-трафика предпочтительнее RTP или UDP, но в проблемных сетях незаменим TCP, так как исправляет ошибки и корректирует сбои.

Протоколы совместимости

Устройства одного производителя совместимы по умолчанию. Для совместимости с устройствами другого производителя IP-камеры поддерживают прикладные протоколы. В основном RTSP и ONVIF.

RTSP — прикладной протокол для удаленного управления IP-камерой, с описанием команд управления потоком. Предусматривает исключительно управление IP-камерами сервером. Не имеет отношения к сжатию, пакетам, определению транспортного протокола. Передача данных как таковая не часть RTSP — для этого есть стандартный транспортный протокол реального времени. RTSP-запросы идут отдельно от потока — через специальный порт.

Запросы:

• Announce — обновление данных описания содержимого.
• Describe — описание содержимого.
• Options — поддерживаемые методы.
• Play — начало передачи содержимого.
• Pause — временная остановка передачи.
• Record — запись содержимого сервером.
• Redirect — перенаправление на другое содержимое.
• Setup — установка транспортного механизма.
• Get_parameter — запрос указанных параметров у сервера.
• Set_parameter — установка параметров сервера.
• Teardown — остановка потока, освобождение ресурсов.

ONVIF — современный стандарт. Представляет собой объединение готовых технологий и протоколов (в том числе, RTSP), адаптированных к IP-видеонаблюдению. В рамках спецификаций разработано четыре профиля: Profile S — для видеоисточников, Profile C — для СКУД, Profile G — для записывающих видеоустройств, Profile Q — для устройств, совместимых «из коробки».

Спецификации Profile S определяют:

• Конфигурирование сетевого интерфейса.
• Обнаружение устройств по протоколу WS-Discovery.
• Управление профилями работы камеры.
• Настройку потоковой передачи.
• Обработку событий.
• PTZ-управление.
• Защиту (доступ, шифрование).

IP-камера с внутренним архивом отвечает требованиям двух профилей спецификаций.

Способы передачи сигнала IP-камерой

Есть три способа: проводной, беспроводной и гибридный (два способа: проводной и беспроводной).

Проводное соединение обеспечивает стабильную и высокоскоростную трансляцию, но требует прокладки сетей, ограниченных по длине типом кабеля: 100 м — для витой пары, 500 м — для коаксиала, 100 км — для оптоволокна (без учета повторителей или коммутаторов).

Для беспроводной трансляции в IP-камеру встраивают Wi-Fi-модуль (чаще всего) или 3G/4G-модуль. Дальность передачи ограничена и снижается из-за физических преград в направлении роутера и электромагнитных помех.

IP-камеры с гибридной передачей данных используют проводную и беспроводную связь, обеспечивая повышенную надежность локальной сети.

Ethernet: среда передачи данных IP-камер

IP-камера работает в сети Ethernet — технологии, объединяющей устройства в локальную сеть (LAN) для пакетной передачи данных. Системе видеонаблюдения, построенной на базе IP-камер, достаточно обычной локальной сети офиса, привычно соединяющей компьютеры.

Ethernet описана стандартами группы IEEE 802.3. Стандарты определяют формат кадров и протоколы управления доступом к среде на канальном уровне модели взаимодействия устройств друг с другом.

Краткий перечень сетевых модификаций стандартов (указана максимальная длина сегмента)

1. По витой паре:

• Ethernet, 10 Мбит/с: 10BASE-T — Cat. 3 и выше, 10BASE-T — две скрученные витые пары Cat. 3 или Cat. 5 (100 м).
• Fast Ethernet, 100 Мбит/с: 100BASE-T — Cat. 3 и Cat. 5 (100 м).
• Gigabit Ethernet, 1000 Мбит/с: 1000BASE-T — Cat. 5e (100 м).
• Промежуточные стандарты Ethernet, 2.5 Гбит/с и 5 Гбит/с соответственно: 2.5 GBASE-Т и 5GBASE-Т — Cat 5e и Cat 6 (100 м).
• 10 Gigabit Ethernet, 10 Гбит/с: 10GBASE-T — cat. 6 (55 м) и 6а (100 м).

Сетевой разъем IP-камеры

2. По коаксиальному кабелю со скоростью 10 Мбит/с: 10BASE5 — RG-58 (до 185 м), 10BASE2 — RG-8 (500 м).

3. По оптическому кабелю (одномодовое — волокно с основным диаметром сердцевины в 7 ~ 10 раз больше длины волны, проходящего по нему света, многомодовое — волокно с большим диаметром сердцевины, проводящей лучи света за счет полного внутреннего отражения):

• Ethernet, 10 Мбит/с: FOIRL — до 1 км, 10BASE-FL — до 2 км.
• Fast Ethernet, 100 Мбит/с: 100BASE-FX — многомодовое волокно, 400 м/2 км (полудуплекс/дуплекс*), 100BASE-SX — многомодовое волокно, 2 км/10 км (полудуплекс/дуплекс), 100BASE-FX WDM — одномодовое волокно (преимущественное использование — приемопередатчики).
• Gigabit Ethernet, 1000 Мбит/с: 1000BASE-SX — многомодовое волокно (500 м), 1000BASE-LX — многомодовое волокно (550 м), одномодовое волокно (5 км), 1000BASE-LH — одномодовое волокно (100 км).
• 10 Gigabit Ethernet, 10 Гбит/с: несколько стандартов, от 26 м до 40 км.

Более скоростной Ethernet в системах видеонаблюдения пока не используют.

*Дуплексный способ обмена данными — отправка и прием одновременно по двум каналам связи, полудуплексный — поочередно по одному каналу.

Для трансляции по коаксиальному и оптоволоконному кабелю необходимы удлинитель сигнала для коаксиального кабеля и SFP-модуль для оптоволоконного. Иногда оптоволоконный порт встроен в IP-камеру, но в большинстве случаев сеть прокладывают на уровне коммутаторов с SFP-портами.

Возможности IP-камер видеонаблюдения

Основное отличие и первое преимущество сетевой камеры видеонаблюдения — цифровой видеосигнал от светочувствительной матрицы к серверу.

Основные преимущества IP-камер:

• Масштабируемость системы: множество потоков идут по одному кабелю.
• Картинка с высокой детализацией.
• Широкий набор цифровых и аппаратных функций улучшения изображения (WDR, BLC, HLC, EIS, DIS, DNR etc).
• Стабильность качества изображения при трансляции.
• Низкий уровень помех.
• Защищенность передачи, обеспеченная кодировщиками и технологиями шифрования.
• Высокая скорость — до 50 к/с и выше, что существенно повышает информативность картинки.
• Трансляция сигнала без потери четкости изображения.
• Системы обработки тревожных сигналов для своевременных уведомлений на e-mail или смартфон.
• Настройка и управление камерой на расстоянии.

Видеоаналитика

В IP-камеры закладывают аналитические функции — от простого детектора движения, анализирующего изменения в кадре, до распознавания лиц, автомобильных номеров и анализа поведения.

При наличии встроенного детектора движения или функции обнаружения пересечения виртуальной линии IP-камера начинает съемку только по сигналу датчика (если настроить) — снижает нагрузку на сеть, создает существенную экономию архивного пространства, ресурсов полосы пропускания, амортизации оборудования, времени оператора на просмотр.

Компрессия

В отличие от традиционных камер видеонаблюдения, IP-камеры сжимают поток — обрабатывают его на борту видеокодеками. Традиционные передают несжатый сигнал, нагружая сервер, требуя высоких мощностей. Несжатый аналоговый сигнал нуждается в преобразовании — с неизбежными потерями в качестве. IP-камеры не ограничены аналоговыми видеостандартами.

Наиболее распространенные видеокодеки: для статического изображения — JPEG, динамического (в движении) — MJPEG и проприетарные (платные) — H.264, H.265. Самую сильную компрессию демонстрирует H.265, но он наиболее эффективен на высоком разрешении, а для 2 Мп практически не нужен. Разработчики продолжают совершенствовать кодеки и технологии интеллектуального сжатия.

Внутренний видеоархив Edge Storage

Edge Storage — локальное хранение информации, запись видео на встроенную карту памяти; создание дубля архива для страховки при разрыве соединения. При необходимости IP-камера работает автономно — без подключения к видеорегистратору или ПК. В IP-камере предусмотрен слот для карты памяти формата microSD/SDHC/SDXC или USB-порт для подключения флэшки.

Слот для SD-карты в IP-камере.

Многопотоковая трансляция

IP-камеры транслируют не один поток, а несколько — как минимум два потока: основной в полном разрешении под запись и субпоток меньшего разрешения для монитора. Большинство IP-камер поддерживают 3-потоковую трансляцию — на запись, на монитор, на мобильное устройство, а некоторые модели — до десяти потоков. Различным детекторам выделяют отдельные потоки, чтобы снизить нагрузку на сервер и сеть.

Режим коридора

Многие IP-камеры поддерживают режим коридора — вертикальное отображение видео, 9:16 вместо 16:9. В этом режиме удобно просматривать съемку коридора, тоннеля и так далее. Поддержку режима указывают в спецификации IP-камеры. Если режим коридора не указан, программно функцию не получить — требуемое разрешение закладывают на аппаратном уровне.

Аудио

В основном IP-камеры укомплектованы одним или несколькими аудиовходами и аудиовыходами, передают аудиофайлы на регистратор и принимают аудиосигнал. В некоторых моделях уже встроен микрофон, но при необходимости к каждой IP-камере с аудиовходом можно подключить профессиональный всенаправленный, двунаправленный или однонаправленный микрофон (зависит от задачи).

Аудиовыход IP-камеры

Есть аналитические функции, работающие конкретно со звуком, определяющие превышение или занижение звукового порога (порог задает пользователь в настройках), крик, разбитие стекла, выстрел, взрыв и другие резкие звуки и создающие тревожные события с отправкой в систему.

IP-камеры с микрофоном в DSSL

CMOS-матрица IP-камеры

Матрица — основной элемент камеры, преобразует свет в электричество, представляет собой специализированную интегральную микросхему, состоящую из светочувствительных фотодиодов и работающую по определенной технологии. Значение матрицы велико: даже с мощным процессором, если сенсор выдает плохое изображение, улучшить его невозможно.

Преимущества CMOS-матриц:

• Ниже стоимость, чем у CCD-матриц, особенно при больших размерах.
• Технология прогрессивного сканирования.
• Единство технологии с прочими цифровыми устройствами; возможность объединения на одном кристалле цифровой, аналоговой и обрабатывающей части.
• Высокое качество цветопередачи.
• Низкое энергопотребление, что особенно важно в IP-камерах, начинающих съемку по сигналу детектора, в энергонезависимых устройствах видеонаблюдения и СКУД.
• Высокая скорость кадрированного считывания, увеличивающая скорость записи, возможность качественной ручной фокусировки.
• Повышенная чувствительность в условиях недостаточного освещения за счет усиленных каскадов (размещение схем в любом месте в цепи прохождения сигнала), возможность изменения коэффициента усиления для каждого цвета, улучшенная балансировка белого.
• Высокое быстродействие.
• Низкие требования к ширине полосы пропускания, возможность уменьшить битрейт.

Прогрессивное развертка — метод отображения, передачи и хранения движущихся изображений с последовательным отображением всех строк кадра. Это требует вдвое большей, чем чересстрочная развертка, полосы пропускания, однако преимущества метода значительно перевешивают недостаток.

Преимущества Progressive Scan:

• Отсутствие «гребенки» или мерцания на перемещающемся объекте, нет нужды применять сглаживание картинки, внося искажения.
• Качественное увеличение изображения до большего разрешения.
• Целостное сохранение каждого кадра (нет разделения на два поля).

Важен и размер матрицы. Размер указывают в дюймах — в виде дроби. Чем меньше знаменатель, тем больше размер сенсора, тем лучше (но дороже и тяжелее) база IP-камеры: оптимальная цветопередача, выше соотношение сигнал/шум, качественнее изображение, больший угол обзора при объективе с одинаковым фокусным расстоянием.

Наиболее популярные форматы:

• 1/2″ — достаточная в большинстве случаев светочувствительность.
• 1/3″ — хорошая производительность при слабом освещении и высокой частоте кадров.
• 1/4″ — минимальный размер и низкая чувствительность.

Многосенсорные камеры построены на нескольких матрицах — для получения панорамы или нескольких сцен с одной IP-камеры.

Разрешение IP-камеры

Чем выше разрешение матрицы IP-камеры, тем выше качество и детализация изображения (особенно заметно при увеличении фрагментов на мониторе). Зачастую достаточно разрешения 2 Мп (Full HD), поддерживаемого большинством современных мониторов.

Наиболее распространенное разрешение:

• HD (720p) — 1280×720 (1 Мп) — средняя разрешающая способность, подходит для общей оценки области наблюдения.
• SXGA (960p) — 1280×960 (1.3 Мп) — увеличенное количество пикселей по вертикали для специфической, вытянутой вверх, сцены.
• Full HD (1080p) — 1920×1080 (2 Мп) — разрешение с возможностью идентификации человека.
• Quad HD (1440p) — 2560×1440 (4 Мп) — улучшенная детализация при средних требованиях к пропускной способности сети.
• 5MP — 2560×1920 (5 Мп) — высокая детализация, четкая картинка.
• 4K UHD или Ultra HD (2160p) — 3840×2160 (8 Мп) — отличное качество изображения, распознавание мелких деталей, возможность использования цифрового зума.

С развитием цифровых технологий тенденция к увеличению числа эффективных пикселей растет, хотя высокое разрешение актуально только на объектах, где нужно четко видеть достоинство и номер купюры, распознавать автономер на большом расстоянии, постоянно масштабировать картинку.

Объективы IP-камер

Конструктивно объектив представляет собой сложную систему линз, заключенных в оправу и взаимно компенсирующих оптические искажения. Собирает и проецирует световую энергию на светочувствительную матрицу для формирования оптического изображения.

Главный параметр — фокусное расстояние (измеряют в миллиметрах), определяющее угол обзора и масштаб изображения. Представляет собой расстояние от оси комплекта линз до фокуса (точки пересечения первоначально параллельных лучей после прохождения через объектив). Чем меньше фокусное расстояние, тем больше поле обзора. Объектив 2.8 мм обеспечивает видеонаблюдение в секторе с углом обзора ~ 100º. Чем выше фокус камеры (например, 8 мм), тем меньше угол обзора, но больше нужное для качественной съемки расстояние до объекта наблюдения.

Перед системами видеонаблюдения стоят разные задачи, поэтому в IP-камерах используют короткофокусные, длиннофокусные и сверхдлиннофокусные объективы разного типа: с фиксированным фокусным расстоянием, с переменным фокусным расстоянием, моторизованные и fisheye.

С фиксированным фокусным расстоянием

Фокусное расстояние задают в процессе сборки на заводе — оно постоянно на протяжении всей эксплуатации.

С переменным фокусным расстоянием

Фокусное расстояние таких объективов указывают в диапазоне от меньшего к большему (2.7 ~ 13.5, например) — его можно менять. IP-камера с такой оптикой намного проще в монтаже, на порядок больше мест для инсталляции.

Объектив с переменным фокусным расстоянием

Моторизованный

Моторизованный объектив снабжен приводом (как правило, сервоприводом) — для удаленного управления фокусом и масштабированием. Часто в составе motor-zoom есть система оптической стабилизации, фокусировки и диафрагма. IP-камеры с зумом востребованы на объектах повышенной безопасности с необходимостью практически мгновенно масштабировать картинку (скорость трансфокации не превышает 5 секунд).

Fisheye

Fisheye-объективы — сверхширокоугольные (до 180°), в связи с чем необработанное изображение отличается искаженным отображением прямых линий в форме дугообразных кривых. Изображение с укомплектованным «рыбьим глазом» камер программно (встроенное в IP-камеру или приобретаемое отдельно ПО) разбивают на отдельные каналы, попутно исправляя дисторсию. Fisheye-камера заменяет несколько обычных.

Форм-фактор IP-камеры

IP-камеры выпускают в купольном, цилиндрическом, стандартного дизайна (box), cube, сферическом форм-факторах.

Купольные IP-камеры наиболее популярны. Предусмотрен горизонтальный (потолочный) монтаж, но специальные кронштейны открывают возможность установки на вертикальной плоскости.

Купольная IP-камера

Цилиндрические IP-камеры устанавливают на поворотный кронштейн. Регулировкой задают направление обзора. IP-камеры bullet часто выполняют в пыле-влагозащищенном и вандалозащищенном корпусе, с козырьком, оберегающим от прямых струй воды и лучей солнца, с широким диапазоном рабочих температур. Обычно монтируют на вертикальную поверхность: стену, столб, ограждение.

Цилиндрическая IP-камера

Корпусные камеры или камеры стандартного дизайна в основном выпускают без объектива и монтажного кронштейна, оставляя инсталлятору широкий выбор по установке и оснастке устройства, что повышает гибкость конфигурирования и расширяет сферу применения модели. Встраивание в термокожух адаптирует камеру к уличным условиям эксплуатации.

IP-камеры форм-фактора Cube рассчитаны на использование в помещении, укомплектованы кронштейном для закрепления на потолке, стене, столе (настольный монтаж наиболее популярен).

IP-камера Cube

Сфера — форм-фактор, определяющий регулировку направления видеонаблюдения IP-камер: шар просто поворачивают в нужную сторону — купола нет, его не надо снимать. Для защиты объектива предусмотрен специальный экран.

IP-камера «Сфера»

Отдельная группа IP-камер — поворотные. Поддерживают технологию PTZ, используют специальное ПО и приводы для поворота и наклона корпуса для максимального уровня контроля и покрытия большей площади видеонаблюдения. Поворотные IP-камеры с автотрекингом и детектором движения самостоятельно сопровождают объект наблюдения по всей контролируемой области.

Есть и узкоспециализированные модели, не подпадающие ни под один стандартный форм-фактор, например с выносным объективом (для ритейла).

Исполнение IP-камер

IP-камеры выпускают для эксплуатации в помещении, на улице, в транспорте.

Уличные IP-камеры отвечают определенным требованиям:

1. Соответствие корпуса международной классификации по защите оболочек от пыли и влаги International Protection Marking (IP). Первая цифра — защита от посторонних предметов (пыли), вторая — от проникновении воды. Корпус уличных IP-камер должен соответствовать стандарту (IP54 ~ IP68).
2. Диапазон рабочих температур (при условии соответствия корпуса стандарту защиты IP54 ~ IP68). При нижней границе минус 10 °С — камеру можно установить в неотапливаемом помещении, при минус 20 °С — на улице в южных регионах России и СНГ, при минус 40 °С — почти везде, а при минус 60°С — на открытом воздухе даже в районах Крайнего Севера (в таких IP-камерах есть защита от коррозии и обледенения).

Уличные IP-камеры

Транспортные IP-камеры — специализированное оборудование, защищенное от вибрации, укомплектованное специальными надежными разъемами (как правило, резьбовыми M12). Каждая транспортная IP-камера проходит обязательную сертификацию на соответствие.

IP-камеры для транспорта

Вне зависимости от назначения, для установки в местах, не попадающих в зону видимости охранников, выпускают IP-камеры, защищенные от механических воздействий разной степени — корпус соответствует коду международной классификации IK08 ~ IK10.

С вопросами по IP-камерам обращайтесь, пожалуйста, к менеджерам DSSL по телефону (8 800 100 91 12) или в чате.

Как просматривать IP-камеры из веб-браузера / Всемирная база знаний камер видеонаблюдения

Допустим, вы очень мало знаете о камерах IP-безопасности и только что приобрели одну. Он у вас в руках, и вам интересно, как на него смотреть. Если вы приобрели одну из IP-камер CCTV Camera World, то с нее легко просматривать изображения на компьютере. Приведенное ниже руководство предназначено для пользователей компьютеров Windows, однако процесс очень похож и для пользователей компьютеров Mac. Тот же процесс, описанный в этой статье, следует применять при попытке просмотра вашего сетевого видеорегистратора или видеорегистратора с вашего компьютера с помощью веб-браузера.

Шаг 1. Подключите камеру к вашей сети

Сначала подключите камеру к вашей сети. Есть три способа подключить IP-камеру на основе PoE к сети:

1) Подключиться с помощью переключателя PoE — это, безусловно, самый простой способ. Вам понадобится один кабель между камерой и одним из портов коммутатора с маркировкой PoE. Этот метод передает питание и данные по одному и тому же кабелю.

2) Подключите с помощью инжектора PoE — подумайте об этом как о гибридном методе №1. Если у вас только одна IP-камера, мы рекомендуем использовать инжектор PoE, который является промежуточным мостом между вашей сетью и камерой.Вы запускаете сетевой кабель от обычного коммутатора или маршрутизатора без PoE ко входу LAN (также известного как DATA IN) на инжекторе PoE, а другой кабель от порта PoE (он же Data & Power Out) инжектора к сетевому разъему на камера. Инжектор PoE требует питания и поставляется с кабелем питания, для которого требуется розетка переменного тока 110–220 В.

3) Подключите с помощью адаптера питания и переключателя без PoE — если у вас есть возможность обеспечить питание камеры с помощью адаптера питания, подключенного к ближайшей электрической розетке, вы можете запитать камеру отдельно, используя источник постоянного тока 12 В адаптер и отправлять данные по сетевому кабелю на обычный сетевой коммутатор или маршрутизатор без PoE.

Шаг 2: Определите IP-адрес камеры

IP-камеры безопасности называются сетевыми камерами, потому что они используют сеть для отправки видео / аудио / данных. При подключении к сети им требуется IP-адрес для связи с другими устройствами в сети, что является тем же способом, которым ваш компьютер работает в сети. Внутри IP-камер есть крошечные компьютеры!

Для просмотра камеры вы используете свой компьютер, планшет или смартфон, чтобы разговаривать с ней. Для выполнения этой задачи вам необходимо определить IP-адрес камеры после того, как вы подключили ее к своей сети на шаге 1.

Хотя все наши IP-камеры, цифровые видеорегистраторы и сетевые видеорегистраторы имеют IP-адрес по умолчанию 192. 168.1.108, когда они поставляются с завода, он может быть изменен автоматически в вашей сети, поскольку для них активирован параметр DHCP. DHCP — это функция камеры, которая позволяет ей запрашивать у вашего маршрутизатора другой IP-адрес, если 192.168.1.108 не будет работать в вашей сети; это произойдет, если у вас есть другое устройство с тем же IP-адресом или ваша схема IP-адресов отличается (например, 10.1.10.1). Таким образом, в зависимости от того, как настроена ваша сеть, камера может сохранять IP-адрес по умолчанию 192, а может и не сохранять.168.1.108.

Если вы вводите 192.168.1.108 в свой веб-браузер и не видите веб-страницу входа, подобную той, которая приведена выше для камеры, убедитесь, что вы не получаете сообщение об ошибке страницы безопасности. Убедитесь, что страница выглядит так, как показано ниже, в нашем браузере Chrome, и нажмите на ссылки, которые мы проиллюстрируем, чтобы обойти страницу с ошибкой:

Если вы по-прежнему не видите страницу входа, перейдите к Шагу 3, в противном случае вы все сделано. Просто введите учетные данные пользователя по умолчанию для просмотра камеры.Имя пользователя по умолчанию — admin, пароль — admin.

Шаг 3: Используйте Config Tool, чтобы найти камеру и изменить ее IP-адрес.

Вместе с покупкой камеры или цифрового видеорегистратора поставляется компакт-диск с программным обеспечением, который будет содержать Config Tool, позволяющий найти любую IP-камеру, сетевой видеорегистратор, или цифровой видеомагнитофон, который вы приобрели у нас. В этом руководстве предполагаются следующие важные факты:

1. Вы правильно подключили устройство к сети с помощью заведомо исправного сетевого кабеля
2. Вы включили устройство
3. Вы находитесь в той же сети, что и устройство

A) Найдите файл программы для Config Tool на вашем компакт-диске или загрузите его из раздела наших программ.Если вы загружаете его, обязательно извлеките файл и найдите файл установки, который должен выглядеть следующим образом:

B) Дважды щелкните, чтобы запустить файл установки , и вы можете получить предупреждение системы безопасности, например один ниже. Нажмите ДА, чтобы продолжить.

C) Вам будет представлен экран приветствия для установщика программы Config Tool . Нажмите «Далее» , чтобы продолжить.

D) Щелкните поле «Я согласен» , чтобы согласиться с лицензионным соглашением по программному обеспечению, и щелкните Установить .

E) Через некоторое время программа установится, и вы должны увидеть следующий экран после завершения процесса установки. Нажмите «Закрыть» , когда закончите.

F) Найдите значок программы на рабочем столе Windows, который должен выглядеть следующим образом; дважды щелкните значок программы .

G) В зависимости от настроек брандмауэра Windows вам будет предложено окно с разрешениями.Как показано на следующем рисунке, убедитесь, что Установите оба флажка , чтобы разрешить разрешения как для общедоступных, так и для частных сетей.

H) После запуска программа автоматически начнет сканирование вашей сети в поисках IP-камер, сетевых видеорегистраторов и цифровых видеорегистраторов, которые могут быть у вас от CCTV Camera World. Если вы не видите никаких списков или видите только один список для PC-NVR (как показано ниже) с IP-адресом 0.0.0.0, нажмите Обновить .

Если вы не видите других списков, вам придется сделать еще немного, чтобы программа просканировала вашу сеть, в противном случае перейдите к шагу 3 L.

I) Откройте командную строку. Нажмите кнопку «Пуск», введите cmd и нажмите «Ввод». Появится следующая командная строка.

Введите ipconfig в командной строке Windows и нажмите Enter.

J) Найдите IP-адрес вашего компьютера и IP-адрес маршрутизатора в выходных данных команды ipconfig.

IP-адрес компьютера, который вы используете, будет указан в разделе «IPv4-адрес», а IP-адрес маршрутизатора будет указан как шлюз по умолчанию.В нашем сценарии адрес маршрутизатора 192.168.1.1. Итак, мы хотим найти все устройства в этой сети, начиная с IP-адреса маршрутизатора.

K) Измените настройки сканирования, сначала нажав кнопку «Настройки» .

Измените настройки по умолчанию, показанные выше, следующим образом;

• Снимите отметку с широковещательной передачи
• Отметьте поиск по IP-домену
• Введите IP-адрес вашего маршрутизатора в начальный IP-адрес

Нажмите OK, чтобы сохранить настройки, и по завершении окно Config Tool начнет обновляться, и в нем будут перечислены все устройства, обнаруженные на вашем компьютере. сети, которые являются оборудованием IP-безопасности CCTV Camera World.

L) Программа найдет вашу IP-камеру безопасности или NVR и выведет список IP-адресов каждого устройства. В нашем примере ниже вы можете увидеть, что была найдена одна IP-камера с адресом 192.168.1.125.

Здесь также приводится другая важная информация, давайте рассмотрим, что означает каждый столбец:

• Тип — перечисляет тип устройства, например IPC (ip-камера), DVR, NVR
• IP — перечисляет IP-адрес
• HTTP Порт — порт для разрешения доступа с помощью веб-браузера.
• Порт TCP — основной порт данных / видео, используемый камерами, видеорегистраторами и сетевыми видеорегистраторами, чтобы вы могли просматривать видео с помощью веб-браузера, мобильных приложений или Smart PSS.
• Маска подсети — должна соответствовать вашей сетевой маске подсети, как показано в 3 J
• Шлюз — должна соответствовать IP вашего сетевого шлюза / маршрутизатора, как показано в 3 J
• MAC — уникальный сетевой идентификатор, используемый в расширенных сетях
• SN — серийный номер of the device
• Version — версия прошивки устройства, которая будет отличаться.
• Operate — иконки для управления; предназначен для настройки и предназначен для запуска веб-портала в веб-браузере по умолчанию

Шаг 4. Доступ к IP-камере с помощью веб-браузера

Если подсеть и шлюз камеры соответствуют подсети и шлюзу вашего компьютера, щелкните значок в список устройств, и должен запуститься браузер, показывающий экран входа в систему.В нашем случае мы используем Google Chrome в качестве браузера по умолчанию.

Если вы видите страницу выше, значит, все готово. Просто введите учетные данные пользователя по умолчанию для просмотра камеры. Имя пользователя по умолчанию — admin, пароль — admin.

Если вы не видите страницу входа или хотите изменить IP-адрес вашей камеры, NVR или DVR, перейдите к шагу 5.

Шаг 5: Как изменить IP-адрес вашей камеры или DVR

Если вам не удалось получить доступ к веб-странице своей IP-камеры или DVR из-за неправильного IP-адреса устройства, в этом разделе будет показано, как быстро изменить IP-адрес в настройках сети с помощью Config Tool.

a) Щелкните значок шестеренки, чтобы изменить параметры конфигурации.

b) Щелкните вкладку NET, чтобы перейти на страницу конфигурации сети, где вы можете изменить IP-адрес, маску подсети и шлюз. Мы собираемся оставить нашу камеру на IP-адресе 192.168.1.125, но обратите внимание, что мы сняли флажок рядом с DHCP . Отключив DHCP, мы можем гарантировать, что IP-адрес камеры останется статическим и не изменится при перезагрузке сети. После того, как вы выбрали сетевые учетные данные для установки, обязательно отключите DHCP, сняв флажок рядом с ним.

Если вы планируете изменить только IP-адрес, убедитесь, что ваша маска подсети и шлюз такие же, как для вашего компьютера в шаге 3 J.

Также обратите внимание на следующие порты и их значение:

• TCP 37777 — порт TCP — это то, что передает потоки видео / данных для наших камер, видеорегистраторов и сетевых видеорегистраторов. По умолчанию на всех наших устройствах установлено значение 37777, и требуется переадресация порта, если вы хотите удаленно просматривать камеру или записывающее устройство вдали от дома.
• HTTP 80 — порт HTTP необходим для доступа с помощью веб-браузера.Это позволяет IP-камере и DVR / NVR обслуживать веб-страницу входа, где вы можете ввести свои учетные данные, а затем просматривать видео с помощью веб-браузера. Номер порта по умолчанию всегда 80, поскольку он зарезервирован для протокола HTTP. Порт HTTP не требуется для переадресации портов, если вы планируете использовать только наши приложения для iPhone, iPad, Android и клиентское программное обеспечение для ПК или Mac, а не веб-браузер.
• UDP 37778 — порт не является обязательным для перенаправления портов
• RTSP 554 — порт 554 зарезервирован для протокола RTSP на всех устройствах.Это позволяет передавать видеопоток любому приложению, которое может принимать видео через RTSP.

По завершении нажмите «Сохранить ».

c) Вам может быть предложено несколько предупреждений, просто нажмите OK на них:

d) Все готово, ip адрес изменен. Просто нажмите кнопку возврата , чтобы вернуться к списку устройств.

e) Вернитесь к шагу 4 и получите доступ к камере с помощью веб-браузера, запустив его из Config Tool или введя IP-адрес в веб-браузере.

Если вы по-прежнему не можете видеть свою камеру в сети, убедитесь в следующем:

1. Камера получает питание — проверьте, загораются ли инфракрасные светодиоды на камере, когда вы выключаете свет. Вы должны увидеть, как ИК-светодиоды светятся красным в полной темноте.
2. Есть сетевой трафик от камеры — на вашем коммутаторе должны быть светодиоды активности, которые сигнализируют, подключено ли устройство. Отключите и снова подключите сетевой кабель к коммутатору, чтобы проверить, горит ли индикатор сетевой активности для порта, к которому подключена камера.
3. Всегда рекомендуется тестировать IP-камеры, видеорегистраторы и сетевые видеорегистраторы с помощью известного сетевого кабеля, который, как вы знаете, является хорошим и был протестирован с другим устройством или тестером целостности сетевого кабеля.

Мы также предлагаем сетевую поддержку для пользователей, которым требуется помощь с их сетью. Вы можете найти больше информации об этом здесь.

Как настроить потоковую передачу с IP-камеры на веб-сайт бесплатно

CCTV Camera Pros помогла сотням клиентов настроить потоковую передачу с IP-камеры на веб-сайт.В этой статье я расскажу, как использовать службу, которая может использовать поток RTSP с IP-камеры для встраивания видео в реальном времени на веб-страницу.

Это не будет короткая статья, она будет довольно технической. Если вы предпочитаете получить помощь от одного из наших системных разработчиков, запросите бесплатную консультацию здесь или позвоните нам по телефону 888-849-2288. Мы можем разрабатывать простые системы для конечных пользователей, практически не имеющих технического опыта, а также крупномасштабные приложения.

Эта статья предназначена для всех, кто хочет транслировать потоковую передачу с IP-камер на веб-сайт, используя RTSP-видео.В прошлом мы устанавливали аналогичные приложения для теннисных кортов и других спортивных арен, погодных каналов, парикмахерских и т. Д .; приложения бесконечны. Эта статья позволит среднему конечному пользователю настроить поток видео в реальном времени на свой веб-сайт с помощью простого в использовании кода для встраивания, используя базовый HTML. Используя метод, описанный в этой статье, вы сможете транслировать видео в реальном времени неограниченному количеству пользователей без необходимости использования высокопроизводительных серверов и другого оборудования.

Почему я должен использовать RTSP против MJPEG?

Одним из преимуществ метода, описываемого в этой статье, является использование потока RTSP вместо MJPEG.MJPEG обычно более популярны, потому что намного проще создать базовый HTML-код с базовым подключением к Интернету. Проблема с MJPEG заключается в том, что он не такой плавный, как видеопоток, видео будет намного более прерывистым по сравнению с RTSP, который работает в режиме реального времени. Еще одно преимущество RTSP заключается в том, что он может передавать как аудио, так и видео. Короче говоря, RTSP даст вам гораздо более красивое видео с гораздо меньшей задержкой.

Что мне нужно для встраивания потока RTSP на мой веб-сайт?

Вам понадобится:

1. Устройство, которое выводит поток RTSP или Устройство, поддерживающее протокол ONVIF.В этой статье мы будем использовать IP-камеру GeoVision GV-EFER3700, совместимую с RTSP и ONVIF. GeoVision — ведущий производитель IP-камер с отличными, простыми в использовании камерами. Я также настоятельно рекомендую IP-камеры Zavio для встраивания веб-сайтов.
2. Интернет по месту нахождения камеры. Мы рекомендуем скорость загрузки не менее 2 Мбит / с.
3. Подписка с IPcamLive (Вам понадобится пакет «Стандартный» или выше).
4. В зависимости от выбранной камеры / устройства вам может потребоваться кабель CAT-5E с разъемами RJ45 и инжекторами / переключателями POE для питания, если вы выберете POE (Power Over Ethernet).

Начало работы

Во-первых, вам необходимо убедиться, что поток RTSP вашей IP-камеры / устройств активен и работает. Некоторым камерам потребуется включить поток RTSP, прежде чем он станет доступным. Обычно вы найдете это в веб-интерфейсе камеры. Чтобы протестировать поток RTSP, вы можете просто использовать VLC player. Опять же, в этой статье мы будем использовать IP-камеру GeoVision. Все сетевые камеры GeoVision IP используют следующий URL-адрес для своего потока RTSP.

 rtsp: // имя пользователя: пароль @ .SDP

  отл.  rtsp: // администратор: [email protected]: 8554 / CH001.sdp

ПРИМЕЧАНИЕ. URL-адрес RTSP, скорее всего, будет отличаться от производителя к производителю, вам необходимо обратиться к руководству пользователя вашего устройства, чтобы убедиться, что вы используете правильный URL-адрес RTSP.

После того, как у вас будет правильный вызов RTSP, вы можете протестировать и просмотреть видеопоток через проигрыватель VLC. Чтобы просмотреть поток RTSP в проигрывателе VLC, перейдите по ссылке MEDIA > OPEN NETWORK STREAM

Теперь введите URL-адрес потока RTSP камеры / устройства и нажмите кнопку воспроизведения.Если все работает правильно, вы должны увидеть видео.

После того, как поток RTSP заработает правильно, перейдите на https://www.ipcamlive.com/register и зарегистрируйте свою учетную запись. IP Cam Live дает бесплатный след, поэтому вам не нужно совершать платеж, пока вы не узнаете, что все работает.

После регистрации и входа в систему нажмите кнопку «Новая камера».

Теперь, если ваша камера / устройство поддерживает протокол ONVIF, вы можете выбрать опцию «Добавить новую камеру через ONVIF». Если ваше устройство не поддерживает ONVIF, выберите опцию RTSP / HTTP Stream. ПРИМЕЧАНИЕ. Каждая камера, которую вы хотите использовать с IP Cam Live, потребует от вас перенаправления соответствующих портов для потока RTSP каждой камеры. Для GeoVison нам необходимо перенаправить порты: 80 (HTTP), 10000 (VSS) и 8554 (RTSP). Поскольку вы не можете перенаправить один и тот же порт для нескольких устройств, вам необходимо изменить порты, чтобы они были уникальными для каждой из ваших камер.

После перенаправления портов введите адрес вашего хоста / IP-адрес в поле «Адрес», а затем двоеточие, порт http.Имя пользователя и пароль по умолчанию для камер GeoVision.

ПРИМЕЧАНИЕ. Рекомендуется использовать статический IP-адрес. Если у вас нет статического IP-адреса, рекомендуется использовать службы DNS, такие как dyn.com, noip.com и т. Д. Некоторые IP-камеры поставляются со встроенной службой DDNS, GeoVision предлагает бесплатное имя хоста DNS с покупка их фотоаппаратов.

Нажмите кнопку «Обнаружить»

Теперь вы должны увидеть (2) профиля, вы захотите получить профиль один, так как это основной поток и более высокое разрешение.Нажмите кнопку + рядом с профилем 1, чтобы выбрать его.

10. Нажмите кнопку «Тест», чтобы получить доступ.

Когда доступно, нажмите кнопку «Добавить камеру».

Выберите план, который вы хотите использовать.

ПРИМЕЧАНИЕ: для получения кода для встраивания вам необходимо выбрать как минимум пакет «СТАНДАРТНЫЙ».

Теперь выберите вкладку «Совместное использование», и вы должны увидеть код для встраивания. Это код для встраивания, который позволит вам транслировать IP-камеру на ваш сайт.

Теперь вы возьмете указанный выше код для встраивания и поместите его на свою веб-страницу, на которой вы хотите отображать видеопоток.

Дополнительные способы потоковой передачи с IP-камеры

Если вы ищете способ бесплатно транслировать IP-камеру на веб-сайт, вы можете сослаться на наши IP-камеры ZAVIO и статью ниже. В следующем методе используется MJPEG, и он не будет выглядеть так красиво, однако он бесплатный и отличный вариант для веб-сайтов, для которых не требуется аудио или видео в реальном времени.

https: // www.cctvcamerapros.com/Embed-IP-Camera-in-Web-Page-s/657.htm

Если вам нужна помощь в разработке системы или у вас есть вопросы, напишите нам здесь.

Вот некоторые дополнительные параметры потоковой передачи.

Связанные статьи и продукты для видеонаблюдения

Джеймс Халдас — первый сотрудник компании CCTV Camera Pros, работающий полный рабочий день. Джеймс начал работать вместе с Майком Халдасом (дядя Джеймса) в 2007 году, когда сотрудники службы технической поддержки CCTV Camera Pro работали из дома Майка.В настоящее время Джеймс занимается исследованиями и разработками продуктов, проектированием систем, настройкой и расширенной технической поддержкой. Джеймс — ведущий специалист по системам видеонаблюдения и инженер поддержки. С Джеймсом можно связаться по вопросам об этой статье и обо всем, что связано с системами видеонаблюдения, по адресу [email protected].

Как удаленно просматривать данные с IP-камеры через веб-браузер

Эта статья относится к:

TL-SC3171G, TL-SC2020, TL-SC3430N, TL-SC3171, TL-SC2020N, ​​TL-SC3430, TL-SC3130, TL-SC4171G, TL-SC3130G

Примечание: В приведенных ниже действиях предполагается, что у вас уже установлена ​​IP-камера и она подключена к маршрутизатору с доступом в Интернет. HTTP://192.168.1.101 представляет собой IP-адрес камеры, к которой осуществляется доступ.

Шаг 1

Найдите IP-адрес камеры. Если вы не знаете его IP-адрес, нажмите здесь .

Шаг 2

Откройте веб-браузер и введите IP-адрес. Введите данные для входа.

Шаг 3

Перейдите к НАСТРОЙКА> ОСНОВНЫЕ> Сеть> Информация , чтобы найти номер порта HTTP, используемый камерой.По умолчанию — 80.

Обычно нет необходимости менять номер порта. Однако некоторые интернет-провайдеры блокируют порт 80, поэтому вам может потребоваться изменить номер порта соответствующим образом. На изображении ниже мы изменили его на 3333.

Шаг 4

После смены порта вам необходимо перезагрузить камеру, чтобы сохранить изменения. Вы можете сделать это, перейдя в НАСТРОЙКА> ОСНОВНЫЕ> Система> Инициализировать и нажав Перезагрузить .

Шаг 5

После перезагрузки снова войдите в камеру в своем веб-браузере, используя
http: // (IP-адрес) 🙁 Номер порта камеры) .

В этом примере адрес будет http://192.168.1.101:3333.

После этого вам нужно будет настроить параметры переадресации портов на вашем маршрутизаторе. Конфигурация зависит от модели роутера. Обратитесь в службу технической поддержки вашего роутера соответственно.В этом примере мы используем TP-Link TL-WR941ND.

Шаг 1

Войдите на страницу управления маршрутизатором (http://www.tp-link.us/faq-87.html).
Перейдите в Forwarding> Virtual Servers и щелкните Add New .

Шаг 2

Введите IP-адрес и порт, используемый камерой, в соответствующее поле. Для протокола мы рекомендуем выбрать ALL .Нажмите Сохранить , чтобы добавить эту новую запись.

Шаг 3

Порт 3333 теперь может использоваться камерой.

Шаг 4

Перейдите на страницу Status , чтобы проверить WAN IP-адрес маршрутизатора.

Шаг 5

На другом ПК (который не подключен к той же сети, что и ваша камера) вы можете просмотреть свою камеру, открыв веб-браузер, набрав http: // (IP-адрес) 🙁 Номер порта камеры) и нажав Введите .

В этом примере адрес будет http://183.38.7.205:3333.

Как использовать камеру Safire или Ezviz в качестве веб-камеры

для видеонаблюдения и веб-камеры в качестве устройств захвата изображений имеют определенные общие элементы в отношении технологии: объектив, датчик, возможность кодирования и т. Д. Но их основное применение отличается: камеры видеонаблюдения используются для защиты и наблюдения, а веб-камеры обычно используется для видеоконференцсвязи и передачи видео через Интернет.

для видеонаблюдения и веб-камеры в качестве устройств захвата изображений имеют определенные общие элементы в отношении технологии: объектив, датчик, возможность кодирования и т. Д. Но их основное применение отличается: камеры видеонаблюдения используются для защиты и наблюдения, а веб-камеры обычно используется для видеоконференцсвязи и передачи видео через Интернет.

для видеонаблюдения и веб-камеры в качестве устройств захвата изображений имеют определенные общие элементы в отношении технологии: объектив, датчик, возможность кодирования и т. Д.Но в основном они используются по-другому: камеры видеонаблюдения используются для защиты и наблюдения, а веб-камеры обычно используются для видеоконференций и передачи видео через Интернет.

Итак, можно ли использовать IP-камеру в качестве веб-камеры? Ответ положительный. Это можно сделать с помощью бесплатного программного обеспечения на ПК, которое принимает и распознает закодированный видеопоток, поступающий с IP-камеры по локальной сети, и преобразует его во встроенную веб-камеру, которую можно выбрать в различных приложениях для видеоконференцсвязи.

Таким образом, с помощью IP-камеры и микрофона гарнитуры или микрофона, встроенного в компьютер, вы можете без проблем посещать видеоконференции, виртуальные встречи, курсы и вебинары.

Хотя теоретически можно использовать все IP-камеры, наиболее подходящими моделями IP-камер для этой цели являются самые компактные с установкой на стойке или на столе. Можно использовать и другие модели, но это не имело бы особого смысла из-за их размера, фокусного расстояния и способа установки.

Чтобы упростить вам задачу, в Visiotech мы протестировали наиболее подходящие IP-камеры Safire и Ezviz и, убедившись, что они работают как веб-камеры, создали простое визуальное пошаговое руководство с необходимой информацией и настройкой программного обеспечения. , а также о том, как выбрать веб-камеру в наиболее распространенных программах для видеоконференций и встреч, таких как Skype, Microsoft Teams и Zoom.

WebRTC-поток на основе браузера с IP-камеры RTSP с низкой задержкой

Как сообщается, на сегодняшний день установлено сотен миллионов IP-камер видеонаблюдения.Конечно, не все из них требуют воспроизведения видео с малой задержкой. Видеонаблюдение обычно статическое — поток записывается в хранилище и анализируется для обнаружения движения. Существует множество программных и аппаратных решений для видеонаблюдения, которые неплохо справляются со своей задачей.

В этой статье мы познакомимся с немного другим использованием IP-камеры , а именно — онлайн-трансляцией в приложениях, где требуется связь с низкой задержкой .

Прежде всего, давайте разберемся с распространенным неправильным пониманием терминологии, когда речь идет о веб-камерах и IP-камерах.

Веб-камера — это устройство видеозахвата, не имеющее собственного процессора и сетевого интерфейса. Веб-камера должна быть подключена к компьютеру, смартфону или любому другому устройству, чтобы использовать ее сетевые возможности и ЦП.

IP-камера — это автономное устройство с собственным сетевым интерфейсом и процессором для сжатия захваченного видео и отправки его в сеть. Таким образом, IP-камера представляет собой автономный мини-компьютер, который может подключаться к сети и не требует для этого никаких других устройств.То есть транслируется прямо в Интернет.

Низкая задержка — редкое требование к IP-камерам и онлайн-трансляциям. Потребность в соединениях с низкой задержкой возникает, когда источник видеосигнала взаимодействует со зрителями этого потока.

Низкая задержка часто требуется в различных сценариях использования в играх. Например: видео-аукцион в реальном времени, видео-казино с живыми дилерами, интерактивные онлайн-телешоу с ведущим, дистанционное управление квадрокоптером и т. Д.

Дилер Live-казино за работой.

Типичная IP-камера RTSP обычно сжимает видео в кодек H.264 и может работать в двух транспортных режимах: с чередованием, и без чередования, .

Режим с чередованием более популярен и удобен, поскольку в этом режиме видеоданные передаются по протоколу TCP, инкапсулированному внутри сетевого подключения к камере. Для трансляции потока с IP-камеры в режиме чередования нужно только открыть или перенаправить один RTSP-порт камеры (например, 554).Затем плеер просто подключается к камере через TCP и получает видеопоток, уже инкапсулированный в это соединение.

Второй режим работы камеры — без чередования . В этом случае соединение устанавливается через RTSP / TCP , и трафик идет независимо по протоколу RTP / UDP вне созданного канала TCP.

Режим без чередования больше подходит для видеотрансляции с низкой задержкой, поскольку он использует протокол RTP / UDP , но в то же время вызывает больше проблем, если проигрыватель находится за NAT .

Когда проигрыватель за NAT подключается к IP-камере, ему необходимо знать внешние IP-адреса и порты, которые он может использовать для приема аудио- и видеотрафика. Эти порты указываются в текстовом файле конфигурации SDP, передаваемом камере при установке RTSP-соединения. Если NAT правильный, а IP-адреса и порты определены правильно, все будет работать нормально.

Итак, чтобы получить видео с камеры с минимальной задержкой, нам необходимо использовать режим без чередования и получать видеотрафик по протоколу UDP.

Браузеры не поддерживают стек протоколов RTSP / UDP напрямую, но они поддерживают стек протоколов встроенной технологии WebRTC .

Технологии браузеров и камер очень похожи. В частности, SRTP зашифрован RTP . Но для корректной трансляции видео напрямую в браузеры IP-камера потребует частичной поддержки стека WebRTC.

Чтобы устранить эту несовместимость, нам нужен промежуточный сервер ретрансляции, который устранит разрыв между протоколами IP-камеры и браузеров.

Сервер принимает поток с IP-камеры через RTP / UDP и передает его всем подключенным браузерам через WebRTC.

Технология WebRTC работает через протокол UDP и, следовательно, обеспечивает передачу с малой задержкой в ​​направлении Server> Browser . IP-камера также работает через RTP / UDP и обеспечивает передачу с малой задержкой в ​​направлении Camera> Server .

Камера может обрабатывать только ограниченное количество потоков из-за ограниченных ресурсов и пропускной способности.Использование прокси позволяет масштабировать трансляцию с IP-камеры на большое количество зрителей.

С другой стороны, при использовании сервера у нас есть два коммуникационных моста:

1. между зрителями и сервером;
2. между сервером и камерой.

Такая топология имеет свои преимущества и недостатки. Давайте посмотрим на них поближе.

Предупреждение №1 — Кодеки

являются одним из препятствий, которые могут привести к снижению производительности и поставить под угрозу работу с малой задержкой.

Например, камера отправляет видеопоток H.264 в разрешении 720p, в то время как средством просмотра является браузер Chrome на устройстве Android с поддержкой только VP8.

Если транскодирование включено, каждой подключенной IP-камере требуется сеанс транскодирования, который декодирует H.264 и кодирует его в VP8 . В этом случае 16-ядерный 2-процессорный сервер может обрабатывать всего 10-15 IP-камер, примерно по одной камере на ядро.

Поэтому следует избегать транскодирования, если возможности сервера не позволяют транскодировать сигнал с необходимого количества камер.Например, мы можем обслуживать только браузеры, совместимые с H.264, и предлагаем установить собственное приложение для iOS или Android, которое обеспечивает поддержку кодека H.264.

В качестве опции для обхода транскодирования в мобильном браузере мы также можем использовать HLS . Но потоковая передача через HTTP не обеспечивает возможности низкой задержки и в настоящее время не может использоваться для интерактивных трансляций.

Предостережение №2 — Битрейт камеры и потерянные пакеты

Протокол UDP помогает бороться с задержками, но допускает потерю пакетов.Поэтому, несмотря на малую задержку, серьезные потери между камерой и сервером могут привести к повреждению изображения.

Чтобы предотвратить потерю пакетов, убедитесь, что поток, генерируемый камерой, имеет битрейт, соответствующий выделенному диапазону между камерой и сервером.

Предостережение №3 — Битрейт зрителей и потери

У каждого зрителя, подключенного к трансляции, есть собственная пропускная способность для загрузки.

Если IP-камера отправляет поток, превышающий ресурсы зрителя (например, камера передает 1 Мбит / с , а зритель может принимать только 500 Кбит / с ), канал будет испытывать значительные потери и, как следствие, — много зависает и артефакты на видео.

В этом случае у нас есть три варианта:

1. Перекодируйте видеопоток индивидуально для каждого зрителя с требуемым битрейтом.
2. Перекодируйте потоки для групп зрителей, а не индивидуально.
3. Предварительно подготовьте потоки с камеры в нескольких разрешениях и битрейтах.

Первый вариант с транскодированием может не подойти некоторым зрителям, потому что ресурсы ЦП будут исчерпаны после 10-15 подключенных зрителей.Однако стоит упомянуть, что именно этот вариант обеспечивает максимальную гибкость при максимальной загрузке ЦП. Это идеально, когда вы транслируете потоки примерно 10 людям, находящимся друг от друга географически, каждый из которых получает динамический битрейт и низкую задержку.

Вторая опция снижает нагрузку на ЦП за счет включения групп перекодирования. Сервер создает несколько групп по битрейту, например:

Если зрителю не хватает необходимой полосы пропускания, он автоматически переключается на группу, где он может комфортно принимать видеопоток.Следовательно, количество сеансов транскодирования не равно количеству зрителей, как в первом варианте, а фиксировано. Например, 2, если имеется две группы перекодирования .

Третий вариант предполагает полный отказ от транскодирования на стороне сервера и использование заранее подготовленных видеопотоков с разным разрешением и битрейтом. В этом случае камера настроена на отправку двух или трех потоков с разным разрешением и битрейтом, и зрители переключаются на конкретный поток в зависимости от их пропускной способности.

В этом случае бремя перекодирования перекладывается с сервера на камеру, поскольку камера должна кодировать два или более потоков вместо одного.

Итак, мы рассмотрели все три варианта, чтобы согласовать трансляцию с пропускной способностью зрителей. Предполагая, что один сеанс транскодирования занимает одно ядро ​​сервера, мы получаем следующую сравнительную таблицу загрузки ЦП:

Из таблицы видно, что мы можем делегировать транскодирование либо камере, либо серверу.Варианты 2 и 3 выглядят оптимально.

Тестирование RTSP как WebRTC

Теперь давайте проведем несколько тестов, чтобы увидеть, что на самом деле происходит в приведенных выше сценариях. Мы взяли IP-камеру и протестировали ее, чтобы измерить задержку трансляции.

Для тестирования мы взяли устаревшую IP-камеру D-link DCS-2103 с поддержкой кодеков RTSP и H.264 и G.711 .

Камера долго ждала действия в туалете, поэтому нам пришлось Сбросить , нажав и удерживая кнопку на задней стороне камеры в течение 10 секунд.

Как только камера подключилась к сети, загорелся зеленый свет, и маршрутизатор обнаружил в сети еще одно устройство с IP 192.168.1.37.

Затем мы вошли в веб-интерфейс камеры, указали кодеки и разрешили тестирование:

Нам нужен был RTSP-адрес камеры, поэтому мы открыли настройки сети. В нашем случае RTSP-адрес был live1.sdp , то есть камера доступна по адресу rtsp: //192.168.1.37/live1.SDP

Доступность камеры можно легко проверить с помощью VLC Player . Медиа — Открытый сетевой поток.

Итак, мы убедились, что камера работает и выводят видео по RTSP.

В качестве тестового сервера мы будем использовать Web Call Server 5. Это потоковый сервер, поддерживающий протоколы RTSP и WebRTC . Он должен подключиться к IP-камере через RTSP и получить видеопоток. Затем поток транслируется через WebRTC .

Вы можете установить Web Call Server на свой хост или запустить предварительно настроенный экземпляр на Amazon EC2.

После установки переключите сервер в режим без чередования RTSP , о котором говорилось ранее. Вы можете сделать это, добавив следующий параметр

 rtsp_interleaved_mode = false

Этот параметр добавляется в конец конфигурации flashphoner.properties и требует перезапуска сервера:

 перезапуск службы webcallserver

Таким образом, у нас есть сервер без чередования, который принимает пакеты с IP-камеры через UDP, а затем делится потоком через WebRTC (UDP).

Тестовый сервер развернут на сервере VPS, расположенном в дата-центре Франкфурта. Имеет 2 ядра и 2 гигабайта оперативной памяти.

Камера находится в локальном фреймворке по адресу 192.168.1.37.

Учитывая вышесказанное, первое, что нам нужно сделать, это перенаправить порт 554 на IP-адрес 192.168.1.37 для входящих TCP / RTSP соединений, чтобы сервер мог устанавливать соединение с нашей IP-камерой. Для этого в настройках роутера добавляем всего одно правило:

Это правило предписывает маршрутизатору транслировать весь входящий трафик с порта 554 на указанный IP-адрес.

Наконец, нам нужно знать наш внешний IP-адрес. Это занимает от 5 до 15 секунд, и нужно только немного защититься на whatismyip

Если у вас есть удобный NAT и вы знаете свой внешний IP-адрес, вы можете запускать тесты с сервером.

Стандартный демонстрационный плеер в Google Chrome выглядит следующим образом:

Чтобы начать воспроизведение потока RTSP, просто введите его адрес в поле Stream .

В нашем случае адрес потока: rtsp: // ip-cam / live1.SDP

Здесь ip-cam — внешний IP-адрес вашей камеры. Именно по этому адресу сервер попытается установить соединение.

Задержки при тестировании VLC против WebRTC

После того, как мы установили и настроили IP-камеру и протестировали ее в VLC , настроили сервер и протестировали поток RTSP , отправленный через сервер и транслируемый через WebRTC , мы наконец можем сравнить задержки.

Для этого мы используем таймер.Таймер отображает на экране доли секунды. Включаем таймер и запускаем воспроизведение одновременно на локальном VLC и в браузере Firefox через удаленный сервер.

Пинг сервера 100 мс .
Локальный эхо-запрос 1 мс .

Первый тест с таймером выглядит так:

Здесь на черном фоне — эталонный таймер. Он показывает нулевую задержку. Слева находится VLC , а справа — Firefox , который принимает поток WebRTC с удаленного сервера.

Этот тест демонстрирует вдвое большую задержку VLC по сравнению с Firefox + Web Call Server , хотя видео в МДС воспроизводится в локальной сети, а видео, воспроизводимое в Firefox, направляется в дата-центр. в Германии и возвращается обратно.Разница может быть вызвана тем, что VLC работает через TCP (режим с чередованием) и использует некоторую буферизацию для обеспечения плавного воспроизведения видео.

Мы сделали несколько фотографий для регистрации значений задержки:

Вот результаты замера:

Следовательно, средняя задержка при тестировании с VLC в локальной сети составляет 768 миллисекунд . При этом средняя задержка видео, маршрутизируемого через удаленный сервер, составляет 341 миллисекунду , то есть в 2 раза меньше благодаря использованию UDP и WebRTC .

Тестирование задержек RTMP против WebRTC

Теперь мы проводим аналогичные измерения с проигрывателем RTMP через сервер Wowza и одновременный тест с проигрывателем WebRTC с использованием Web Call Server .

Левая часть получает видеопоток с помощью Wowza и RTMP-соединения. Правая часть — загрузка через WebRTC. Контрольное время выше (нулевая задержка).

Тест — 1

Тест — 2

Тест — 3

Тест — 4

Результаты теста сведены в ту же таблицу, что и раньше:

Следовательно, средняя задержка при воспроизведении потока RTSP в Flash Player через RTMP составила 1683 миллисекунды .Средняя задержка через WebRTC составила 384 миллисекунды . Таким образом, WebRTC оказался в 4 раза лучше по латентности.

Список литературы

Технология WebRTC
RTSP — RFC
RTSP с чередованием — RFC, 10.12 Встроенные (чередующиеся) двоичные данные
RTMP — спецификация
Web Call Server — медиасервер WebRTC с поддержкой RTSP
VLC — плеер для воспроизведения RTSP

Как включить изображение с веб-камеры в Duet Web Control

: update_config = 1
: ctrl_interface = / var / run / wpa_supplicant
: network = {
:: scan_ssid = 1
:: ssid = "Домашняя сеть"
:: vpsk = "пароль"
:}
